Вентиляция Погреба В Гараже » Как Сделать Правильно Своими Руками: Схема + Фото + Видео

Функции вентиляции

Чтобы сделать работу правильно и своими руками, сначала необходимо знать, для чего нужна вентиляция и каковы ее функции. Ведь цена проблемы заключается не только в правильном хранении овощей в подвале, но и в сохранности автомобиля.
И это уже крайне важно.

• Если в гараже есть подвал, вентиляция будет выполнять функцию отвода лишней влаги. Ведь овощам он не навредит, а на машину пагубно подействует;
• Вентиляция также устранит выхлопные газы автомобилей, которые чрезвычайно опасны для здоровья человека;
• Вентиляция также будет способствовать безопасности автомобиля, особенно зимой. Когда вы поставите машину в гараж, талый снег повредит кузов, а вентиляция выведет лишнюю влагу;

Изоляция погреба

Всем известно, что температура под метровым слоем земли не меняется круглый год. Воздух в подвале летом прохладный, но не холодный зимой. Это то, что позволяет людям хранить фрукты и овощи в погребе длительное время без порчи.

Как правило, подвальные помещения полностью изолированы от смотровой ямы или гаража. Сверху есть люк. Толщина потолка 25-45 см. Каркас люка металлический, он всегда будет немного влажным, так как металл имеет отличную теплопроводность, а его температура практически всегда будет такой же, как в комнате наверху. И головки саморезов, которыми крепится утеплитель к стене, зимой тоже покрываются легким слоем инея.

Изоляция стен подвала обычно выполняется из пенопласта толщиной от 3 сантиметров. Листы прикрепляют друг к другу, чтобы между ними не было зазоров.

Очень часто погреб используют как огород. Все овощи испаряют влагу и тепло, которые нагревают воздух и приподнимают его. А если потолок не утеплен или плохо утеплен, на нем будет скапливаться конденсат и в помещении станет сыро. Поэтому очень важно правильно провести утепление потолка. Обычно потолок тоже утепляют пенопластом и размещают так, чтобы между самим потолком и пенопластом не было воздушного зазора. В местах появления воздушной подушки скапливается влага и, как следствие, плесень и грибок. Швы между листами тщательно заполняются санитарным или водонепроницаемым герметиком.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Остановившись на комбинированной системе вентиляции, можно быстро сгладить все недостатки естественной вентиляции и при этом сохранить скромный бюджет. Вам понадобится электрический пылесос. Сделать крышные вентиляторы можно, установив их на крыше. Другой вариант — закрепить вентиляторы к стенам, сделав их осевыми.

Есть интересное решение: некоторые практичные владельцы гаражей устанавливают на конструкцию ветряки. Поэтому при наличии ветра можно полностью отключить электровентилятор, получив максимальную экономию.

Хорошее решение — интегрировать систему с таймером, чтобы постоянно регулировать ее работу. Это обеспечит безопасность и экономию.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие люди недооценивают важность наличия соответствующей вентиляции в гараже, полагая, что отравление угарным газом не слишком опасно. Но это очень опасная иллюзия. Основная опасность в том, что человек практически не ощущает, как угарный газ влияет на организм. Ему нужно несколько минут, чтобы потерять сознание. И это может закончиться фатально, как это часто бывает.
Рассмотрим различные способы, как правильно выполнить вентиляцию гаража своими руками, а также сравнить эффективность того или иного вида. Ведь естественных сквозняков не всегда будет хватать — иногда нужны дополнительные приспособления. К тому же вентиляция погреба или подвала гаража тоже имеет свои нюансы.

Устройство в гараже естественной вентиляции

организовать естественную вентиляцию в гараже с подвалом можно по принципу, аналогичному воздухообмену выгребной ямы. Для этого не потребуется много времени и денег. Но нужно понимать, что подачу воздуха и его удаление необходимо осуществлять из разных углов комнаты. По диагонали напротив было бы идеально. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Если рассматривать более подробно, приток осуществляется через трубу, верхняя часть которой находится на 15-25 см выше уровня пола гаража, а нижняя часть находится на одном уровне с цокольным этажом. В этом случае вытяжка располагается под черновым потолком и снимается максимально высоко.

Важная информация! Чем выше верхний край дымохода, тем лучше будет вентиляция гаража, сделанного своими руками. Причина этого кроется в более простых законах школьного курса физики.

При этом организовывать воздухообмен только в подвале нерационально. Обычно вместе с ним предоставляется схема естественной вентиляции гаража своими руками. Дело в том, что комбинировать их намного выгоднее и проще, чем создавать отдельные очертания для этих комнат.

Но, как уже было сказано, естественный отток воздуха не всегда справляется с удалением отработанных выхлопных газов из помещения. Для этого многие автомобилисты держат в гараже толстый резиновый шланг, один конец которого кладут на выхлопную трубу, а другой выводят за пределы гаража. Конечно, таким способом достигается максимальное удаление ядовитых газов наружу, но это не очень удобно по той причине, что возникает необходимость вести машину в гараже только в определенном положении, например впереди. Если машина разворачивается наоборот, то такое приспособление уже нельзя подвести к выхлопной трубе. В этом случае требуется устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если вы все сделаете правильно, то при такой работе потребуются некоторые расчеты. Но чаще всего автомобилисты поступают иначе. Мотор с вентилятором берут более мощным, там отпадает необходимость в расчетах. Но это тоже «палка о двух концах». Ведь в этом случае возникает проблема переплаты за электроэнергию, которая тратится зря.

Есть смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, как их сделать и что для этого нужно. По нормам СанПиН воздухообмен должен составлять 180 л / ч на каждые 10 м2. И это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны, может показаться, что у принудительной вентиляции есть только преимущества, но это не совсем так. Также у него есть свои недостатки:

• Обратные клапаны в вытяжке заводского изготовления с электроприводом достаточно прочны, а это значит, что при отсутствии электричества воздухообмен будет полностью закрыт;
• Дополнительная проводка создает опасность короткого замыкания и самовоспламенения, особенно при неправильной установке;
• Как и любое электрическое оборудование, выхлопные двигатели требуют периодического осмотра и обслуживания.
• Стоит также учитывать затраты на электроэнергию.

При правильном расчете вентиляции гаража естественная вентиляция справится и с автомобильными газами, но здесь есть небольшой нюанс.

Воздухозаборник для вентиляции выглядит эстетично

Важный совет! Если планируется только естественная вентиляция, то не стоит делать дымоход большого диаметра на одном месте. Лучше установить несколько вытяжек в разных местах. Это обеспечит гораздо лучший воздухообмен.

И все же, если есть подозрение, что такая схема не справится, есть комбинация обоих типов, о которой мы сейчас и поговорим.

Впускной клапан в стене. Есть много способов поддерживать здоровую атмосферу. Если установить в стене приточный вентиль, задача решится быстро. В специальной публикации мы рассмотрим, как его правильно выбрать и смонтировать.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае, помимо естественного, осуществляется еще и подача или отвод принудительного воздуха в помещение. Преимущество такой схемы в том, что даже при отсутствии напряжения в сети воздух беспрепятственно будет поступать в гараж или подвал и столь же беспрепятственно удаляться. Однако следует понимать, что зимой в таком помещении будет намного холоднее, но эту проблему можно решить. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно легко заглушить, открыв их только при необходимости.

Попробуем подробнее рассмотреть, как устроить комбинированную вентиляцию своими руками с помощью небольшого фотоотчета.

Фото пример	Выполненные действия
	Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и подвале или подвале. Это можно сделать на любой фанере или листе бумаги — не беда. Единственное его значение — помочь определить способ устройства
	именно с такими пластиковыми трубами диаметром 110 мм удобнее всего монтировать всю схему. На фото в качестве примера показана подача воздуха из самого гаража в подвал или подвал. Дело в том, что это можно сделать (и даже удобнее) в углу напротив ворот. При таком расположении воздух будет немного нагреваться, проходя через комнату, создавая более высокую температуру ниже. Это особенно актуально, если овощи хранятся в погребе
	А вот и выход воздуха из подвала. Ниже мы объясним, как все организовано ниже

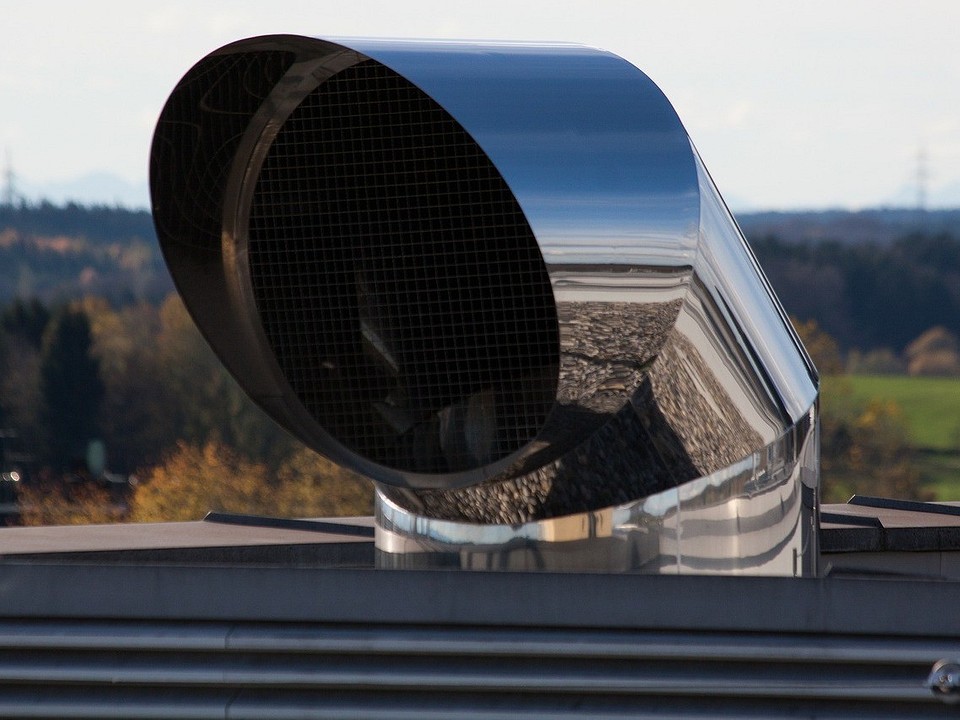

	Выше, над гаражом, понадобится аналогичная насадка на трубу — отражатель. При этом указанные отверстия должны быть максимально большими. Также имеет смысл расширить их дрелью. Многие скажут, что таким образом холодный воздух может вернуться с помощью ветра, но это не так. Напротив, это поможет увеличить поток к выхлопу
	На этом примере фотографии показано отверстие, в которое можно установить вентилятор, сочетающий естественную и принудительную тягу. Зимой, когда в гараже нет машины, есть смысл запереть ее
	Маркер (в верхнем углу) отмечает место, где будет установлен пластиковый сливной шланг с отверстиями. Это позволит лучше удалить окись углерода из помещения при работающем двигателе.
	Пена здесь не дает образовываться конденсату, что немаловажно. Он будет накапливаться на самом высоком уровне, независимо от качества вытяжки
	Потолок в погребе или подвале также необходимо облицевать пенопластом и тщательно вспенить на стыках. Теперь мы объясним цель этих действий. Даже если потолок бетонный или кирпичный, на возвышении будет холоднее, чем в помещении. Таким образом, он будет способствовать образованию конденсата на потолке, что повысит влажность в помещении. Было бы ошибкой предполагать, что вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал просто не пускает туда) условия для образования конденсата исчезают
	Однако в помещении необходима некоторая влажность. Именно по этой причине в погреб необходимо ставить не менее литровую банку с водой. В нашем случае это ведро с водой и извести, что практичнее
	И, наконец, нельзя не упомянуть покрытие потолка гаража. Именно он дополнит всю систему вентиляции, позволяя ей функционировать более функционально.

Понятно, что в схему вентиляции входит не только воздухообменный аппарат. Другие факторы, такие как изоляция, также очень важны в этом вопросе. Ну а для более полного понимания всей этой работы предлагаем вам посмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Установка вентилятора канального типа

Этот тип вентилятора может не иметь высокой производительности, поэтому его можно использовать с минимальной мощностью. Рекомендуется приобрести амплитудное устройство, способное обеспечить высокий уровень эффективности.

Грамотно установленная цокольная вытяжка хорошо работает в начальный период эксплуатации.

Таким образом, воздух в погребе становится влажным, но не очень влажным, в результате чего продукты не поддаются никакому замораживанию, температурный режим достигает 4 градусов.

Как мы уже говорили выше, установка вытяжки такого типа может производиться без помощи профессионалов и использования сложных инструментов, а также специального технического оборудования. Проще говоря, все можно сделать своими руками, особенно если у вас есть стартовые навыки.

Вентиляция для овощной ямы

Если погреб используется для хранения овощных консервов и заготовок на зиму, то устройство вентиляции овощной ямы в гараже необходимо по следующим причинам:

• Без циркуляции воздуха на стенах оседают капли конденсата, что приводит к ускоренному росту плесени. Гриб, застрявший на заготовках, делает их непригодными для использования, и весь произведенный инвентарь необходимо утилизировать.
• Если в яме для бульонов и овощных заготовок нет вентиляции, внутри будет теплее, чем на улице, и в таких условиях сложнее хранить не только свежие овощи, но и консервы. Банки часто «лопаются» из-за неправильного хранения, так как внутреннее давление увеличивается под влиянием перепада температур.

Наиболее эффективной считается приточно-вытяжная вентиляция овощной ямы, способствующая удалению запахов, постоянной циркуляции воздушных потоков и устранению влажности.

Возможные технические решения

Однотрубная система

Это одноканальный заглубленный или проходящий через несущие конструкции и стены-засыпки. Второй вариант осуществить проще, так как при его использовании нет необходимости копать яму на территории. Кроме того, подземные коммуникации подвергаются деформации из-за движения грунта. При размещении внутри здания вам придется пожертвовать пространством в углу или у стены.

Однотрубная конструкция представляет собой вытяжку, работающую за счет перепада давления в доме и на улице. Чем выше высота, тем она ниже, поэтому выход лучше разместить на крыше.

Недостаток однотрубной модели — плохая циркуляция. Чтобы он не остановился, нужно постоянно держать дверь открытой.

Двухтрубная схема

он состоит из впускного клапана и вытяжного колпака. Такой способ вентиляции в подвале гаража более эффективен. Для нормального кровообращения требуется одновременный приток и отток. Место удаления удаляемого отработанного воздуха, насыщенного парами и углекислым газом, необходимо залить свежим. Клапан монтируется на стене чуть выше среднего уровня снега. Этот показатель взят из СНиП. Клапан выполнен с возможностью выхода через патрубок и размещен на высоте 20-40 см от пола. Вход в вытяжку должен быть с противоположной стороны. Это делается в потолке или наверху стены. Эти два устройства следует монтировать в противоположных углах комнаты, иначе появятся «мертвые» зоны. Чтобы произошло полное обновление, поток должен пройти через весь том.

важно учитывать разницу в высоте, от которой зависит тяговое усилие. Расстояние от наивысшей точки до входа должно быть не менее 1 м.

Объем движения также зависит от температуры наружного воздуха. Зимой она увеличивается, поэтому для ее регулирования необходимо установить на входе заслонку. Изменяя его положение, вы можете регулировать пропускную способность.

Электрические вентиляторы

Летом температура внутри и снаружи здания одинакова. При использовании естественной вентиляции активная циркуляция прекращается. Для решения проблемы на вытяжку устанавливают вентилятор, питающийся от розетки или подключаемый напрямую к электрическому щиту. Для начала нужно нажать на переключатель.

во влажных подвалах размещать электрика опасно. Лучше всего протягивать проводку сверху, закрепив выключатель на двери в верхней части здания.

Есть модели с подвижными петлями. Их монтируют на входе. Когда устройство выключено, его смещают в сторону с помощью петель, оставляя канал открытым. В противном случае лопасти будут перекрывать секцию при выключенном двигателе.

Перед тем, как проводить вентиляцию в гаражном погребе, необходимо рассчитать, сколько воздуха должно обновляться в единицу времени. Мощность оборудования выбирается исходя из этого параметра.

Механическая вытяжка: делаем самостоятельно

Давайте разберемся, как сделать гаражную вытяжку с помощью механического вентилятора. Таким образом устанавливается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух будет чистым и свежим, что особенно важно в гараже. Кроме того, в смотровой яме, в подвале, будет создана нормальная атмосфера.

Опытные гаражники отмечают, что такую ​​принудительную вентиляцию можно удачно совмещать с обогревом помещения. Для этого установите на входные отверстия нагревательные элементы. Причем в помещение поступает не только поток свежего, но и нагретого воздуха.

Здесь необходимо учитывать два важных фактора.

• Защищенные электрические кабели необходимо предварительно подключить к вытяжным отверстиям, чтобы обеспечить бесперебойное питание вентилятора.
• Вход необходимо установить сверху. Но капюшон находится на противоположной стороне.

Механическая принудительная вентиляция — отличный вариант для повышения эффективности.

Печной дымоход как элемент вентсистемы

Поскольку зимой многие автомобилисты отапливают гаражи дровяными и масляными печами, при организации воздухообмена необходимо учитывать ряд моментов:

1. Котлу или духовке требуется воздух для сжигания топлива. Нагреватель забирает его прямо из помещения, соответственно надо позаботиться о дозаправке — обеспечить приток извне.
2. Правильно установленный камин — это хорошая вытяжка, которая работает постоянно, даже когда огонь в очаге потух.
3. Из предыдущего пункта следует: дымоход легко заменяет вентканал, поэтому монтировать отдельную вытяжку нет смысла. Одно условие: выключив плиту и выйдя из ящика, полностью открыть заслонку — регулятор тяги для улучшения воздухообмена.

   Дымоход печи с открытым регулятором тяги способен выводить достаточное количество воздуха

Информация для размышлений. Часто владельцы гаражей и частных домов тяготеют к вентиляции. Тема: Здание теряет тепло вместе с удаляемой воздушной массой. Отвечаем: количество протечек напрямую зависит от притока: сколько воздуха будет оставлять решетка внутри, то же капот будет выбрасывать в дорогу.

Вывод: скорректировать сечение входных проемов дверями и воротами. Идеальный вариант — установка приточной настенной задвижки.

Регулируемый впускной клапан встроен в наружную стену

Преимущества и недостатки систем вентиляции

Выбор типа вентиляционной системы начинается с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложных установок и больших затрат, не потребляет энергию, не шумит.

Главный недостаток такой вентиляции — высокая зависимость от сезонных колебаний температуры. В теплое время года его эффективность близка к нулю. Не допускает усиленной циркуляции воздуха в неблагоприятных погодных условиях.

Принудительная система лишена этих недостатков, имеет возможность гибко управлять потоком воздуха. При необходимости вентилятор можно установить не только на вытяжной, но и на приточный. Циркуляцию воздуха можно регулировать вручную, с помощью программируемых таймеров или специальных блоков управления, поддерживающих необходимый микроклимат.

К недостаткам принудительной вентиляции можно отнести: более сложный монтаж, меньшую надежность из-за наличия дополнительных устройств, расход электроэнергии, повышенные материальные затраты.

Какую выбрать для монтажа своими руками

Основным критерием выбора типа вентиляции для конкретного погреба под гаражом является площадь помещения.

• Владельцы небольших гаражей (до 50 кв.м), которые обязуются периодически осматривать и чистить трубы, могут ограничиться системой естественной вентиляции.
• Если подвал находится под большим гаражом, предназначенным для стоянки крупногабаритных грузовиков и автобусов, он должен быть оборудован принудительной вентиляцией, обеспечивающей воздухообмен с помощью дополнительных вентиляторов или других механических вентиляторов.

Зачем нужна вентиляция подвала в гараже?

Для поддержания благоприятной микросреды подвала крайне необходимо постоянно его качественно проветривать, что связано с рядом причин:

• В холодное время года грунт вокруг подвала не промерзает, его температура остается положительной, согревая воздух в помещении. Это создает высокий уровень влажности, что способствует постоянному накоплению конденсата.
• Влажность отрицательно сказывается на деревянных элементах, частях подвала, является благоприятной средой для появления плесени, грибка, болезнетворных микроорганизмов, влаголюбивых насекомых. Это особенно опасно, если подвал предполагается использовать как складское помещение для урожая.
• также крайне нежелательно попадание лишней влаги в гараж, где она будет оседать на металлических поверхностях, вызывая коррозию (в частности, автомобиль).
• Если рядом проходят подземные воды, повышенная влажность будет сохраняться долгое время. Поэтому подвал нужно постоянно сушить.
• Кроме того, необходимо соблюдать определенный температурный режим, когда летом требуется свежесть, зимой — допустимый уровень тепла (когда речь идет о хранении овощей, консервации).
• При устройстве подвала под гараж велика вероятность проникновения ядовитых веществ, паров топлива, выхлопных газов и т.д. Пусть они будут небольшими, но это совершенно не желательно.

Учитывая вышеперечисленные факторы, можно с уверенностью сказать, что правильная вентиляция гаража с подвалом просто необходима. В этом случае следует хорошо проветривать и сам гараж.

Система вентиляции гаража своими руками

Теперь вы понимаете, зачем нужна вентиляция, и можете сделать это полностью своими руками. Важным моментом здесь является выбор системы вентиляции.

Внимание: сразу нужно учитывать количество влаги. Если у вас невысокая площадь и сильное скопление влаги, добиться полностью естественной вентиляции достаточно сложно. Здесь также потребуется установить дополнительный вентилятор.

Есть естественная вентиляция и принудительная вентиляция. Но второй вариант дороже в финансовом отношении, поэтому необходимо эффективно использовать простые физические свойства.

Виды вентиляции

Перед началом работы нужно сразу определиться с методом вентиляции.
Выделяют три основных:

• Приточная вентиляция — довольно неплохой вариант, который также позволит очистить поступающий воздух. Идеально подходит для закрытого помещения, лучше использовать комбинированное, а это приточно-вытяжная система, такая система выполняется в двух вариантах;
• Первый — это простая естественная вентиляция. Такая конструкция будет самой дешевой, да и просто здесь учитываются физические свойства.
  Осуществляется установка двух труб, одна из которых подводящая, вторая сливная. Работает на разнице температур снаружи и внутри

Предупреждение: здесь будет существенный недостаток. Можно сказать, что такая вентиляция не работает летом, когда температура внутри здания и снаружи практически одинакова.

• Такой способ отлично подойдет для небольшого гаража. Только в этом случае необходимо качественно утеплить трубы с наступлением холодов.
  Так же зимой необходимо будет чистить трубы на снегу, для облегчения этой работы делаются съемные трубы, так что эту работу выполнять намного проще;
• Принудительная вентиляция, которая быстро приблизит микроклимат в помещении к естественному. В этом варианте движение воздуха принудительное. Здесь просто нужно выбрать необходимую мощность компонентов, которая обеспечит качественный воздух практически в любой зоне.

Необходимые материалы

Вам нужно будет сразу подготовить все необходимые материалы. Купить их в розницу несложно, и цена у них невысока.
В первую очередь необходимо составить схему проведения работ, и ее нужно нанести на бумагу. Сразу посчитайте количество материала.

Совет: обратите внимание на количество труб. Могут потребоваться как переходники, так и скрутки, что значительно упростит установку. Подумайте о расточительности, которая наверняка будет.

Нравится:

• Посмотреть полные системы вентиляции. И вы можете сразу купить полный комплект;
• Также вам понадобится защитный гриб;
• Трубы в необходимом количестве;
• Защитная сетка;
• Провод необходимого сечения;
• Защитная сетка;
• Для утепления понадобится герметик;
• для подготовки отверстий нужен дырокол;
• Также вам понадобится дрель.

Делаем естественную вентиляцию своими силами

Это будет самый простой и дешевый вариант:

• Делаем в кладке стены вентиляционный канал, его сечение должно быть примерно в один кирпич. Также можно использовать другие материалы, например, блоки, их просто нужно положить набок;
• Далее закрепляем сетку, которая защитит от проникновения грызунов в комнату;
• После этого делаем дырку в потолке. Прилагается труба. Движение воздуха также достигается за счет разного уровня расположения отверстий.

Схема естественной вентиляции

Внимание: для эффективной вентиляции такого типа необходимо делать разницу между отверстиями не менее 3 метров.

Делаем вентиляцию для не большого помещения

Такой вариант приемлем и достаточно эффективен для небольшой площади помещения. Делаем так.
Заливной шланг устанавливается в одном углу, а сливной — в другом:

• Движение воздуха будет происходить в нисходящем и восходящем направлении. Для эффективной работы необходимо установить подающую трубу на полу на расстоянии около 50 см от плоскости пола;
• Вытяжку ставят максимально близко к потолку. При выполнении конструкции необходимо использовать трубу сечением порядка от 100 до 250 мм. Используется практически любой материал трубы;
• Крепим дымоход от пола на расстоянии примерно 2 метра. В этом случае выпускаем конец наружу и делаем его уровень выше на 50 см от уровня потолка;
• Далее в противоположном углу устанавливаем подающую трубу. Ставим на 30 см от пола;
• Устанавливаем сетку на оба канала, что предотвратит проникновение грызунов

Внимание: при установке и креплении труб необходимо сразу предусмотреть крепление заслонок, которые будут регулировать поток воздуха.

Установка принудительной вентиляции

Принудительная вентиляция выполняется с помощью электровентилятора. Такая система полностью себя оправдывает, особенно летом и при большой площади помещения.

Применение вентилятора в принудительной вентиляции

• Монтаж данного вида вентиляции существенно не отличается от предыдущего варианта и осуществляется по тем же принципам. Только в случае форсирования необходимо маркировать вентилятор в выхлопной трубе. С его помощью создается прямой воздушный поток.

правда, нужно сказать, что такой обдув создается не только с помощью вентилятора:

• Вы также можете использовать лопаточный диффузор. Тогда также используется энергия ветра. Его установка осуществляется в верхней части подающей трубы;
• Для такой работы можно установить дефлектор, который облегчит движение воздуха. Крепится к капюшону;
• Также можно установить «миньон» свет на выходной канал. Такая конструкция делает движение воздуха более оптимальным, нагревая его. То есть получается искусственный перепад температур.

Иногда принудительную вентиляцию проводят с двух сторон, на входе и на выходе. В этой версии на выходе установлен двухскоростной вентилятор.
Такая система будет намного дороже предыдущих вариантов.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать очень просто: необходимо сделать в кладке канал, сечение которого не должно превышать кирпич. Кроме того, такой же канал можно сделать из блоков, размещенных на боковой грани. Схема очень простая, но способна обеспечить воздухообмен в погребе. Обязательно установите на канал проволочную сетку, чтобы защитить его от крупных жуков и птиц.

Правильное устройство естественной тяги.

Традиционный вариант организации естественной вентиляции предполагает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную вентиляцию, а второй — за вытяжную. Эта схема работает во всех подвалах и погребах, которые расположены не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил с максимальной эффективностью и воздух поднимался и опускался по трубам, конец приточного воздуха должен находиться на расстоянии 40-45 см от пола. Конец выхлопной трубы должен располагаться непосредственно под потолком. Трубы можно делать практически из чего угодно (асбестоцемент, олово, поливинилхлорид и т.д.).

Поэтому вентиляцию гаража с подвалом можно производить с помощью естественного дренажа. Такой подход, конечно, не идеален, но все же позволяет обеспечить более-менее чистый воздух в гараже и подвале.

Работа ведется поэтапно:

• Вытяжной воздуховод закрепляется таким образом, чтобы один его конец находился на уровне 150-200 см от пола. Внешний конец трубы проходит над крышей гаража на высоте 40–45 см.
• Приточный воздуховод закрепляется в противоположном углу с соответствующей выемкой от пола. Снаружи трубу нужно выдвинуть на 20-30 см.
• Вентиляционный канал необходимо защитить от грызунов и птиц проволочной сеткой. Кроме того, рекомендуется закрывать выпускные каналы дождевыми колпаками.

Чтобы контролировать работу вентиляции погреба под гаражом, необходимо будет установить жалюзи, которые позволят регулировать приток воздуха в холодную погоду, когда важно не охлаждать помещение, чтобы еда в яме не замерзнуть.

Самый дешевый и простой вариант устройства вентиляции в подвале гаража — просверлить отверстие в нижней части стены вместо приточной трубы и закрыть ее сеткой.

Организация принудительной вентиляции

Лучше всего просушить погреб в гараже — это установить приточную вентиляцию. В этом случае воздух нагнетается в комнату, фильтруется и нагревается или охлаждается в зависимости от температуры наружного воздуха.

Такая система лучше всего поможет высушить конденсат или влагу после затопления погреба. Настройте принудительную вентиляцию с помощью вентиляторов, встроенных в трубу. В остальном схема вентиляции погреба в гараже практически не отличается от предыдущего варианта.

Но у этого метода есть и недостатки:

1. необходимо провести разводку в трубах, а это дополнительные затраты и работы.
2. Система содержит множество деталей, которые периодически выходят из строя и требуют замены.
3. Будет постоянное потребление электроэнергии.

Выполненная таким образом вентиляция гаража с подвалом с ямой будет быстрой и качественной.

У такой вентиляции есть несколько недостатков

Перед тем как приступить к работе, нужно продумать все нюансы. Для начала определитесь, где будет располагаться вентилятор. Его не следует размещать на концах трубки, так как при попадании влаги прибор выйдет из строя. Также вентилятор довольно шумный, что может доставлять дополнительный дискомфорт.

Получается, что можно установить его в трубу, в том месте, где происходит забор воздуха, или выбрать канальный вентилятор. На начальном этапе монтаж ничем не отличается от естественного — в противоположных углах на разной высоте устанавливаются две вентиляционные трубы.

Кроме того, в трубку встроен вентилятор. При этом прокладывается кабель для питания устройства. Осталось только смонтировать коммутатор, и система готова к работе.

Часть трубы, которая находится на поверхности, должна быть покрыта мелкой сеткой и снабжена козырьком.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв.м) и периодический осмотр труб и их чистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Впускной патрубок диаметром 10-25 см. Обеспечивает подачу воздуха снаружи.
• Выхлопная труба, диаметр которой соответствует диаметру входной трубы, по которой выходит отработанный воздух.
• Свитер тонкой вязки.
• Емкость для конденсата.
• Конический козырек.

Перед установкой системы вентиляции необходимо оборудовать ее тепло- и гидроизоляцией. Лучше, если работы по их обустройству проводились во время строительства погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции могут использоваться различные изоляционные материалы. Самый дешевый вариант — уложить слой утрамбованного песка и отделать стены геотекстилем.

Этапы работы:

1. Монтаж воздуховода. Нижний конец воздуховода располагается на расстоянии 1,5-2 м от пола. Выход верхнего конца трубы делают на 50 см выше наивысшей отметки гаражного покрытия.
2. Установка наливного шланга. Нижний конец воздуховода выведен в угол, расположенный на стороне подвала напротив вытяжки, и закреплен на 0,5 м от пола. На другом конце труба выходит на высоте от 20 до 30 см над землей.
3. Противобуксовочная система, установка защитной сетки. Розетки можно дополнительно защитить от атмосферных осадков с помощью небольших крышек.
4. Для сбора конденсата под отводным патрубком устанавливается емкость.

Также есть возможность закрыть проемы специальными ставнями для регулирования вентиляции в подвальном гараже на зиму.

Частые ошибки

Хотя процесс установки довольно простой, многие допускают ошибки, в результате чего вентиляционная конструкция не работает должным образом, не может полностью справиться с удалением конденсата или вообще не работает. Наиболее частые ошибки обычно возникают на этапе установки:

• Использование простого отверстия в стене вместо канала. Такое решение может быть особенно вредным, если в погребе есть овощи: нет гарантии, что воздух будет вытеснен из помещения и, наоборот, не попадет в него, а если это произойдет зимой, то еда замерзнет и она съесть их будет невозможно. Оборудованные воздуховоды должны иметь определенное сечение и угол подъема.
• Если система вентиляции в подвале гаража сделана по естественной схеме, то монтировать трубы горизонтально будет неправильно: в этом случае тяга практически исчезает, возобновляясь только при движении наружного воздуха. Если же трубы кажутся желательными в этом направлении, их следует располагать под небольшим углом наклона (до 10-12 градусов). Полностью горизонтальная конструкция будет работать только в том случае, если она оборудована устройством принудительной воздушной дистилляции.
• Если мощность слишком мала, тяга значительно снижается. По этой причине рекомендуется удалить трубу над крышей гаража.

Технологическая карта процесса

Рассмотрим подробно алгоритм организации естественной вентиляции из канализационных труб. Например, возьмем гараж с кондиционером общей площадью 20 кв.

Шаг 1. Расчеты.

На каждые 10 кв.м площади помещения должен приходиться канал диаметром не менее 15 см. Соответственно, для гаража на 20 квадратов нужен канал диаметром не менее 30 см, но если вы делаете несколько сливных отверстий, поделите эти 30 см на их количество.

Шаг 2. Нарисуйте схему вентиляционных отверстий.

Чтобы облегчить процесс, мы предлагаем вам готовые варианты, которые могут хорошо подойти.

Шаг 3. Сделайте проем, через который будет поступать воздух.

Делается это при помощи перфоратора: достаточно отсчитать от пола не менее 10 см.

Шаг 4. Выход.

лучше сделать это на противоположной стене — с той лишь разницей, что 1 см в этот раз отсчитывается не от напольного покрытия, а от потолка.

Шаг 5. Установите трубку. Он может быть металлическим или пластиковым и должен выступать над крышей не менее чем на 30-40 см.

Шаг 6. Заполните зазоры между трубой и стеной герметиком. Это предотвратит конденсацию и распространение влаги.

Шаг 7. Установите дефлектор на трубы.

Это простое устройство, которое значительно ускорит движение воздуха по трубам вперед и назад. Кроме того, он предотвращает попадание осадков в трубы.

Вентиляция в погребе с двумя трубами

Двухтрубная версия

Чтобы правильно провести вентиляцию, желательно ознакомиться с нюансами, тонкостями строительных и проектных работ:

• Идеальный вариант — проложить вентиляцию еще на этапе строительства.
• Трубки циркуляции воздуха должны быть одинакового диаметра. Напускать больше вытяжки нельзя, иначе все продукты в погребе испортятся.
• запрещается размещать трубы вплотную друг к другу, иначе погреб не будет полностью проветриваться. Специалисты рекомендуют устанавливать их в противоположных углах, чтобы усилить затхлый воздух.
• Вытяжка монтируется под потолком, при этом теплый воздух поднимается вверх. Это позволит постоянно очищать воздух, не допуская застоя, обеспечивая оптимальный микроклимат.
• Отверстие в вытяжке должно быть на полтора метра выше крыши, поэтому необходимо учитывать длину трубы.
• Чаще всего система изготавливается из пластика.
• Выхлопная система будет проходить через специальный люк.
• Если вентиляция предназначена для подвала, который находится под домом, необходимо качественно утеплить двери.
• Наружная подающая труба снабжена решеткой для защиты от насекомых, пыли, грызунов и грязи.

Края вентиляции с двумя трубами должны находиться на разных уровнях. Верх трубы кладут у потолка, а низ опускают до пола. С учетом перепада температур, перепадов давления на выходе и входе из трубы происходит активная циркуляция воздуха.

Визуальная схема вентиляции погреба

Совет! Лучше всего использовать асбоцементные трубы. Выберите сечение не менее 15 мм, которое будет достаточно надежным и прочным. Для повышения эффективности воздухообмена трубы снабжены дефлектором, обеспечивающим разрежение воздуха и увеличение тяги

Начать регулирование вентиляции погреба нужно с простого эксперимента: важно спровоцировать циркуляцию воздуха, создав разные температурные показатели внутри и на поверхности.
