Правильная вентиляция в пластиковом погребе частного дома: правила установки, как сделать, когда закрывать, форум

Принцип работы системы вентиляции в погребе

Прежде чем строить в погребе собственную систему вентиляции, желательно разобраться в принципах ее работы. Все довольно просто: потоки горячего и холодного воздуха в естественном движении сменяют друг друга, выталкивая их из комнаты. Так построены все известные конструкции. Холодные потоки направлены вниз, а горячие — вверх.

В подвалах и подвалах хранится не только консервация, но и запасы овощей и фруктов, которые имеют свойство «дышать».

Примечание! Для нормальной жизни в доме следует позаботиться об устройстве вентиляции во всех помещениях, где есть риск появления плесени. Например, в гараже необходимо создать соответствующую вентиляцию.

При организации системы вентиляции важно помнить следующее:

1. Для того, чтобы потоки воздуха распределялись равномерно, необходимо сделать все трубы одинакового диаметра и размера. Тогда воздух будет поступать в комнату и выходить из нее в равных количествах. Необходимо правильно рассчитать размеры труб, чтобы обеспечить оптимальный для здоровья человека микроклимат.
2. Не устанавливайте две трубы рядом. Это только создаст черновик. Разместите систему в противоположных концах комнаты, чтобы обеспечить приток воздуха. Таким образом, весь скопившийся воздух будет немедленно выведен наружу.
3. Чтобы сквозняки вовремя покинули помещение, необходимо разместить трубу как можно ближе к потолку. Рекомендуется оборудовать специальный выпускной патрубок, ведущий на улицу. В помещении не останется конденсата, что поможет избежать повышенной влажности.
4. Качество вытяжки во многом зависит от ее диаметра. Часто для вентиляции погреба подходят канализационные трубы. Этого достаточно для циркуляции воздуха в небольшом помещении.
5. Для ограждения системы рекомендуется использовать решетку или люк.
6. Чтобы потоки конденсата не скапливались внутри труб, устанавливайте более прямые конструкции.
7. Трубка должна быть однородной, без излишне узких или широких участков.
8. Чтобы защитить конструкцию от грызунов, смонтируйте ее как можно выше.

Выше изложены основные принципы организации вентиляции погреба. Для каждого типа строительства возможно несколько вариантов, которые следует учитывать в зависимости от обстоятельств.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Пластиковые вентиляционные трубы лучше всего размещать в стенах, ограждающих погреб. Укладка в грунт вне строительных конструкций возможна, но может привести к нарушению целостности системы в случае набухания, смещения и простого проседания грунта через год после окончания строительства. Такие работы следует проводить при возведении стен подвала.

Пример расположения форточки.

Питательная трубка.

Расположение вентиляционных труб внутри погреба допускается, если система устанавливается в уже построенную конструкцию. В этом случае в потолке просверливаются отверстия, устанавливаются трубы и все трещины заделываются цементным раствором, покрытым битумной мастикой. Чтобы установить самостоятельно:

1. рассчитать необходимый диаметр воздуховодов;
2. начертить схему расположения мест кладки и определить места возможных поворотов, изгибов на 15, 30, 45 или 90 градусов;
3. согласно схеме укомплектовать каждый ряд материалами с учетом того, что длина пластиковых труб может составлять 0,5, 1, 2, 4 или 6 метров;
4. собрать весь трубопровод, используя специальную смазку и болгарку с металлическим диском для резки для облегчения работы;
5. расположите кривые в соответствии с кривыми линий;
6. в подготовленный канал опустить собранный воздуховод, соединив его с установленными кранами;
7. зафиксируйте прорези на стене в соответствии с отверстиями;
8. установить на головы козырьки или дефлекторы.

Вентилятор не устанавливайте в фиксированном положении, так как это будет мешать свободной циркуляции воздуха. В качестве альтернативы к его корпусу крепятся поворотные петли, на которых он устанавливается в рабочее положение, а когда он не нужен, он убирается вбок. Другой метод предполагает установку штифтов, на которые при необходимости крепится вентилятор.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвал нуждается в естественном или искусственном воздухообмене. В противном случае скапливается влага, что приводит к образованию плесени и грибка на стенах здания. Это отрицательно сказывается на здоровье пассажиров.

Отсутствие подачи свежего воздуха и оттока влажного воздуха неизменно приводит к накоплению конденсата.

На уровень влажности также могут влиять следующие факторы:

• низкий уровень изоляции от попадания влаги или полное ее отсутствие;
• частные дожди и неблагоприятные погодные условия в виде влажности, снегопада и прочего;
• старое здание, на стенах которого есть трещины — через них внутрь проникает жидкость;
• пары конденсируются на стенках из-за постоянных колебаний температуры.

При неправильном расположении системы вентиляции страдают все жители. В этом случае возможно возникновение таких неблагоприятных явлений:

• удушье — воздух в подвале становится тяжелым, душным, несвежим;
• отделка и пол потрескаются из-за постоянной влажности и резкого перепада температурного режима;
• фасад здания начнет трескаться, что может сказаться на сроке эксплуатации постройки;
• при отсутствии дополнительного покрытия на первом этаже пол начнет проседать и потрескаться;
• продукты в погребе будут быстро увлажняться и портиться;
• из-за процессов разложения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

подвал принято обустраивать таким образом, чтобы комната соприкасалась с наружной стеной жилого дома.

Исходя из перечисленных выше факторов, становится понятно, что в подвале необходимо организовать вентиляцию. Это абсолютно необходимо по правилам гигиены. Это особенно важно для небольших построек, где необходимо периодически освежать воздух.

Эффективный воздухообмен не только позволит продуктам храниться намного дольше, но также устранит риск образования плесени и грибка.

Как рассчитать диаметры воздуховодов

Пластиковые трубы не подвержены коррозии

Диаметр труб рассчитывается исходя из площади подвала. Согласно нормативам, на 1 м² помещения должно быть не менее 25 см² сечения воздуховода. Фактически сечение увеличилось на 10-15% от расчетного. Для регулировки тяги установлены амортизаторы.

Однако есть определенное ограничение. Диаметр вытяжки не может превышать 25 см. Если требуется более активный воздухообмен, устанавливаются вентиляторы. В этом случае необходимо произвести расчет мощности устройства.

Трубы для вентилирования подвала

Пластиковые трубы намного легче железных, не подвержены коррозии, не требуют ухода. Их установка намного проще. Даже если трубы необходимо сварить, освоить простую науку о сварке намного проще.

Вентиляторы для оцинкованного листа намного долговечнее. Более того, благодаря цинковому покрытию они не боятся влажности и не ржавеют. Однако монтировать их сложнее — трубы тяжелые, а соединение допускается только сварное.

Как смонтировать вытяжную трубу своими руками

Если погреб строят впервые и только потом в погребе устанавливают вытяжку, сначала необходимо просверлить отверстие соответствующего размера. Далее установите трубу на необходимом расстоянии от потолка.

Хорошо заделать все щели в вентиляционных трубах погреба

Убедитесь, что после установки вытяжки не осталось дополнительного места. Если это произошло, хорошо закройте пространство.

Если погреб построен под домом, вытяжку можно установить в дымоходе камина. Следовательно, разница температур увеличит выход вентилируемого воздуха.

Если вытяжка выходит наружу, она должна быть намного выше подающей трубы.

Виды систем вентиляции погреба

Существуют разные типы вентиляции подвала, в зависимости от размера и мощности. Характеристики, преимущества и недостатки каждого из них перечислены ниже.

Естественная

Он состоит из такого размещения воздуховода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

необходимо качественно продумать расположение элементов конструкции, чтобы добиться желаемого результата.

Не рекомендуется располагать впускной и выпускной патрубки слишком низко. Из-за этого на потолке может скапливаться конденсат, который негативно скажется на всей конструкции дома.

Примечание! Если помещение слишком большое, такая система вентиляции может не работать, особенно при наличии дополнительных зон.

Среди достоинств такой конструкции следует отметить следующие:

• нет необходимости устанавливать дополнительное вентиляционное оборудование;
• установка достаточно проста, поэтому помощь специалиста не потребуется — это не займет у вас много времени;
• для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень температурных перепадов: чем выше и лучше, тем быстрее меняется воздух в помещении;
• невысокая стоимость строительства;
• во время работы не возникает посторонних шумов, поэтому спокойному отдыху ничто не помешает;
• длительный срок.

Для оптимальной эффективности такой системе необходимы две трубы, приточная и вытяжная.

Недостатки конструкции:

• система перестает работать при одинаковой температуре снаружи и внутри здания;
• в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройства приточных систем используются вентустановки — вентиляторы. Для правильного расположения необходимо предварительно составить схему расположения всех устройств.

Есть несколько вариантов, которые применяются в зависимости от характеристик отдельной комнаты.

Приточная

Простая система, которая предполагает размещение выпускного отверстия как можно выше. Конструкция размещается выше уровня пола, чтобы не повредить грызуны.

Также подходит для систем естественной вентиляции.

Отличается простотой монтажа и относительной дешевизной. Это не требует больших усилий. Это дополнение к основным системам вентиляции.

Вытяжная

Он состоит из нескольких трубок для входа и выхода воздуха. Один из них предназначен для удаления из помещения застойных воздушных потоков. Другой — подача свежего воздуха.

В самом простом варианте достаточно расположить вентилятор по отношению к вытяжному каналу.

Комбинированная

Он заключается в использовании вышеупомянутых типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет имитировать реальные воздушные потоки. Эффективность варьируется в зависимости от компоновки и используемых электрических устройств. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Кроме того, конструкция может быть оснащена дополнительными датчиками, системами контроля температуры и другими элементами.

Особенности составления монтажной схемы

Способ установки (прокладки) вентиляционных труб или устройства каналов в кирпичной стене следует выполнять при строительстве погреба или подвала. Каналы могут быть разной формы: прямоугольной формы или служить пространством для стальных, пластиковых или асбоцементных труб.

Асбестовые трубы

Пластиковые трубы

Диаметр входного и выходного патрубков должен быть одинаковым. Только в этом случае скорость движения воздуха в обеих трубах будет одинаковой при стабильном и стабильном воздухообмене. В крайнем случае диаметр вытяжки может быть немного больше, но не наоборот. Кроме того, необходимо учитывать следующие обязательные требования:

• Сливные и входные отверстия должны располагаться в разных точках погреба на максимально возможном расстоянии;
• слив должен проходить из верхней зоны, как можно ближе к потолку, но не вплотную к нему;
• высота дымохода должна быть на уровне насыпи над погребом или коньком крыши здания не менее чем на 1,5 м, труба по всей длине должна быть одинакового диаметра и иметь как можно меньше витков;
• головки труб необходимо защитить козырьком или дефлектором от атмосферных осадков.

Защита дефлектора

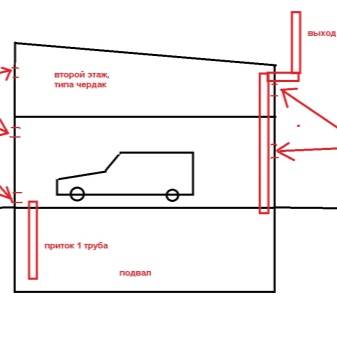

При размещении погреба в гараже или хозяйственной постройке допускается схема вентиляции, с трубой на притоке.

Одноканальная вентиляция

Двухканальная трубка

Отвод воздуха может осуществляться через приподнятый люк. Однако в этом случае защиты от проникновения грызунов и насекомых не будет. Поэтому для правильной вентиляции цоколя гаража сплошной люк можно заменить рамой с тонкой просечно-вытяжной сеткой или перфорированным листом.

Как обустроить помещение для хранения вина?

Хозяева частных домов обустраивают погреба для хранения домашнего вина. Обустройство такого типа хранилища подразумевает соблюдение определенных требований к помещениям данного типа:

• гидроизоляция полов, стен и потолка;
• подбор материалов для изготовления стеллажа;
• один из важных аспектов — выбор правильного освещения;
• температурный режим в пределах 10-14 градусов;
• влажность не более 70%, иначе на пробках и стенах погреба появится плесень;
• расположение винодельни должно быть как можно дальше от автомагистралей и железных дорог.

Как правило, в подвалах нет окон, поэтому помещения в дачном доме прекрасно подойдут для перепланировки под погреб. Такой погреб также следует оборудовать хорошей вентиляцией.

Подвал — помещение, которое также нуждается в системе вентиляции

Естественная вентиляция в погребе с помощью трубы — вполне подходящий вариант для такого помещения. Проветривание подвальных помещений осуществляется через специально оборудованные форточки. Если нет возможности нормально проветрить погреб, необходимо провести работы по установке принудительной вентиляции.

Подготовка чертежей

Система вентиляции должна быть предусмотрена в помещениях одно- и двухэтажного гаража, а также в жилых помещениях вне зависимости от наличия или отсутствия системы отопления с учетом равномерной вентиляции всех объемов.

Чтобы системы вентиляции стабильно работали с проектной мощностью, на этапе проектирования воздуховоды рассчитываются на расход и диаметр воздуховода. Собственно воздуховоды — это каналы, по которым проходит воздух. Они широко используются в самых разных устройствах, как в быту, так и в промышленно-технологической сфере, при производстве химикатов и лекарств, на других промышленных предприятиях.

Рассчитать объем системы вентиляции гаража достаточно просто.

Основной показатель — это количество изменений воздушных объемов гаража по объему притока воздуха снаружи (кратность). Если их количество составляет 6-10 объемов и известен общий объем гаражного бокса, то необходимо рассчитать часовой расход воздуха: L = nхVg

Где:

L — часовой расход, м3 / ч;

n — стандарт изменения объема воздуха в гараже;

Vg — общий объем воздуха в ящике, м3.

Для определения объема гаража необходимо ширину умножить на длину и высоту по внутренним размерам коробки.

Например гараж 4х6 и 2,7 м по формуле Vg = 4x6x2,7 = 64,8 м3. Если количество изменений объемов воздуха в гараже требуется для объема притока воздуха извне, равного семи сменам в час, то для этого бокса требуется L = 7×64,8 = 453,6 м3. Следовательно, расход и скорость воздуха можно установить согласно этой диаграмме:

Чтобы выбрать сечение приточных и вытяжных воздуховодов, округлите L до кратной 5. В результате наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5 = 91. Сравнивая его с диаграмму и зная, что скорость воздуха в воздуховодах при использовании естественной вентиляции составляет около 0,5-1 м / с, для вышеуказанных объемов круглые воздуховоды диаметром более 500 мм или воздуховоды другого поперечного сечения более 450х500 мм со складками или без.

Если вы решили улучшить воздушный поток, этого можно достичь, установив решетку или сетчатый входной патрубок вместо трубы со сплошной стенкой. Его диаметр должен быть в 2-3 раза больше, чем у вытяжки. Это даст значительное улучшение вентиляции, но будет большая вероятность значительного промерзания гаража в холодное время года. Чтобы этого не произошло, необходимо установить заслонки на приточном и вытяжном воздухе, которые при необходимости снизят воздухопроницаемость.

Всегда следите за тем, чтобы вытяжка была не больше в поперечном сечении, чем воздухозаборник приточного воздухозаборника, так как может произойти так называемое переворачивание тяги или обратная тяга. По этой причине, если вы частично перекрыли воздуховод приточного воздуха, обязательно уменьшите диаметр вытяжки.

В случае реализации системы вентиляции смотровой ямы или погреба для подземных помещений требуются отдельные трубы для потока воздуха и другие, проходящие вертикально, для отвода. Вытяжные воздуховоды должны быть изолированы от основного помещения гаража — воздух внутри них не должен контактировать с основным объемом воздушных масс внутри короба.

Объем подаваемой воздушной массы должен быть не менее 180 м3 / ч при температуре внутри гаража не менее 5 ° C выше нуля. Частота полного воздухообмена 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка системы вентиляции в уже готовом гараже повлечет за собой массу сложностей. На схеме должно быть указано расположение вентиляционных отверстий, их количество. Также следует учитывать размеры гаража, прохождение труб и воздуховодов над и под поверхностью первого этажа / этажа, количество циркулирующих объемов воздуха.

Расчет диаметров вентиляционных отверстий проводится следующим образом.

• При диаметре трубы 15 мм = 1 м2. Соответственно, на короб размером 10 м2 потребуются трубы 150 мм.
• При сумме всех вентиляционных отверстий 0,3% от всей площади гаража. Эта формула используется для одноканального контура с механической вентиляцией.

Есть разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают скорость забора воздуха снаружи для гаража с легковой машиной на уровне 180 м3 / ч, то в зарубежных стандартах этот показатель увеличивается на 100%.

Помимо расчета необходимой пропускной способности воздуховода, воздуховоды учитывают падение давления и жесткость. Такие расчеты удобны за счет использования для вентиляции в гаражах гибких воздуховодов из различных пластиков, которые менее прочные и жесткие, чем металлические конструкции, которые используются в большинстве случаев.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаковым, без внутренних ограничений. Их работа — вызывать тягу. Обязательное условие — расположение труб в разных углах погреба по диагонали. Только так можно избежать образования застойных зон, в которых не происходит замены воздуха.

Внутри вытяжной канал всасывает воздух на уровне потолка. Приточный воздух — от 20 до 40 см над полом.

Обратите особое внимание на разницу в высоте между входной и выходной трубами. Чем он больше, тем больше тяга, воздухообмен в единицу времени. Минимальный перепад высот — 1 м. Вытяжку нельзя закрывать стеной, коньком или деревьями.

Следует учитывать высоту снежного покрова: подводящая труба не должна находиться под снегом. При этом приток должен быть на минимальном расстоянии от поверхности земли. Простое решение — удлинить трубу с учетом разницы в высоте.

Естественная циркуляция воздуха хорошо работает только в одном помещении. Если в подвале несколько комнат, в каждой должна быть своя вентиляция.

Разновидности системы вентиляции подвала

В зависимости от количества используемых труб существуют разные типы вентиляции. Ниже приведены особенности и преимущества организации каждого из них.

С двумя трубами

Использование вентиляции в погребе с двумя трубами — более рациональное решение. В этом случае необходимо провести точные расчеты, составить схемы, чтобы не ошибиться. Учтите эти нюансы:

• использовать трубы одинакового диаметра — в этом случае выходное отверстие должно быть немного шире;
• избегать множества неровностей;
• соблюдать оптимальный температурный режим.

Используйте перегородки или демпферы для облегчения контроля температуры. Они предотвращают выход горячего или холодного воздуха.

С одной трубой

Такая конструкция сейчас практически не используется. Основной отток воздушных потоков происходит через проемы окон и дверей. Такое решение подходит для небольших помещений, которые используются для хранения предметов. Если вы планируете хранить продукты в подвале, такой конструкции будет недостаточно — воздух будет застаиваться, что приведет к образованию неприятных запахов и порче продуктов.

Вам нужно будет постоянно следить за температурным режимом — это особенно важно зимой и летом.

Чтобы обеспечить оптимальную циркуляцию воздуха, необходимо будет утеплить дверь. Это приведет к желаемой разнице температур.

Как правильно сделать вентиляцию в пластиковом погребе своими руками

Установка системы вентиляции требует определенного количества времени и денег. Необходимо провести тщательную подготовку, после чего можно приступать к работе.

Расчет размеров

Чтобы обеспечить максимально точный выход и вход воздуха, необходимо правильно рассчитать диаметры труб. Вам придется использовать простые формулы, чтобы получить результат. Сначала измерьте параметры комнаты и найдите ее площадь. Далее посчитайте количество прошедших воздушных потоков с учетом кратности. Используя полученные значения, необходимо найти взаимосвязь между ними.

Найдите оптимальное потребление энергии и возможные затраты для системы.

Как установить цокольный дефлектор в подполе

Если вы хотите использовать ветер для запуска системы, вам необходимо установить дефлектор. Структура состоит из нескольких операционных частей:

• элемент, облегающий капюшон;
• вытяжка для удаления грязи и мусора;
• основная часть, которая фиксируется на кронштейнах.

На дымоход устанавливается дефлектор. Это не требует особых усилий.

достаточно закрепить конструкцию застежкой.

Утепление отдушины из погреба

В холодное время года необходимо утеплять вытяжку. Используется любой изоляционный материал. Это поможет предотвратить образование наледи и лишней влаги в помещении.

Процесс установки конструкции состоит из следующих этапов:

1. Труба устанавливается на высоте двадцати сантиметров от уровня потолка.
2. Верхняя часть вытяжки должна располагаться на максимально возможной высоте, чтобы обеспечить оптимальный уровень циркуляции воздуха.
3. Дно не должно доходить до пола, чтобы его не обгрызли грызуны.
4. Не используйте слишком много изгибов, чтобы избежать скопления конденсата в трубе.

Важно! Чтобы зимой не было морозов, обязательно установите изолирующий кожух.

Для правильной работы системы необходимо организовать воздушный поток через дверь. Это не самый эффективный способ, но самый простой.

Оборудование для устройства вентиляционной системы

Для устройства вентканалов используются различные типы труб: асбоцементные, пластиковые или оцинкованные металлические — квадратные, реже круглые.

Вариант #1 – асбестоцементные конструкции

Асбестоцементные трубы устойчивы к коррозии, хорошо противостоят заморозкам и влаге, имеют длительный срок службы. Такие трубы достаточно длинные, чтобы смонтировать воздуховод без сварки.

Асбестоцементные трубы имеют множество преимуществ, однако при транспортировке и установке следует соблюдать осторожность, так как они хрупкие и могут сломаться

Вариант #2 – трубы из оцинкованного металла

Оцинкованные трубы легкие и относительно недорогие, устойчивы к коррозии и просты в установке.

Цинкование подходит для влажных сред, где оно будет служить надежно и долгое время при надлежащих условиях эксплуатации, но если оно сломается, цинковое покрытие может быть повреждено.

Стальные оцинкованные трубы часто используют в качестве воздуховода при устройстве системы вентиляции своими руками. Их главное преимущество — небольшой вес и простота установки

Вариант #3 – пластиковые трубы

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую циркуляцию воздуха.

Пластиковые воздуховоды не требуют чистки и не ржавеют, срок их службы составляет более двадцати лет, а цена их значительно ниже, чем у труб из других материалов.

Главный недостаток пластиковых конструкций — высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, где температура может подниматься до экстремальных значений

Как работает и схема устройства вентиляции в погребе с одной и двумя трубами

Среди всех систем воздухообмена, предназначенных для погреба, рассматриваются два типа:

• с трубкой;
• с двумя трубами;

Подвальная однотрубная вентиляция устанавливается исключительно в небольших помещениях. Это связано с тем, что воздушного потока, создаваемого такой вытяжкой, недостаточно для вентиляции большого подвала.

Для установки такого типа системы используется труба, имеющая два отсека внутри коробки. Один из них отвечает за поток воздуха, другой — за его выход. Важное условие, которое необходимо учитывать при установке вытяжки в погребе, — хорошая вентиляция помещения. Если выбранный район находится в безветренном месте, система будет отключена.

Если подвал подразумевает наличие нескольких больших помещений, установка вентиляции трубой будет малоэффективной

Когда комната имеет большую площадь, необходимо оборудовать вентподвал 2-мя трубами. Такая система считается универсальной и подходит для любой местности и типа подвала. Для установки этого типа используется двухтрубная конструкция — приточно-вытяжная.

Каждая из труб выполняет отдельную функцию, что делает конструкцию более эффективной, чем в обычной вытяжке

Схема вентиляции погреба с двумя трубами и габаритной высотой конструкции может существенно отличаться от однотрубной.

Принцип действия двойной системы объясняется элементарными законами физики: нагретый воздух стремится вверх и испаряется, а на его место приходят другие потоки. При соблюдении всех правил монтажа система обеспечит постоянную вентиляцию, что положительно скажется на внутреннем климате подвала.

Важно! В первую очередь, чтобы установить в погребе правильную вентиляцию, необходимо учитывать устройство и схему. Эти точки могут отличаться от классических критериев строительства, если цоколь имеет нестандартный вид.

Материалы и инструмент для монтажа вентиляции в погребе

Из общего описания систем выше можно понять, что для устройства вентиляции в погребе потребуется:

• стальные, пластмассовые или асбоцементные трубы расчетного диаметра и длины;
• круглые изгибы при наличии изгибов по напорной или подающей магистрали;
• защитные козырьки или дефлекторы для защиты головы;
• осевой вентилятор номинальной мощности с рабочей шириной лопастей, соответствующей диаметру трубы;
• решетки распределения воздуха с жалюзи.

Решетки не являются обязательным элементом системы, но с их помощью значительно проще ограничить поток холодного воздуха зимой и не допустить промерзания погреба.

Когда закрывать вентиляцию в погребе

Чтобы обеспечить эффективную работу зимой, вентиляция должна быть правильно закрыта. Делать это нужно с помощью трубки, по которой воздух поступает снаружи внутрь. Для этого можно использовать специальные жалюзи. Для однотрубных систем возможно перекрытие части диаметра трубы.

Во время установки постарайтесь уменьшить сопротивление воздушному потоку.

Монтаж подвальной вентиляции – практические советы

Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь делать двухтрубную систему с внешней разводкой каналов, выходящих в подвал здания. Причины:

1. Схема с вытяжкой несовершенна, так как часть нагретого влажного воздуха направляется в верхнюю зону возле входной двери. Необходимо создать водостоки, иначе пары будут конденсироваться на двери, стекать вниз и уноситься притоком обратно в подвал.
2. Удаление кровельных воздуховодов — вариант дорогой и неудобный. Придется перекопать потолки, утеплить крышу, поднять голову вытяжки над коньком. Если подвал уже построен, проще вырыть яму у внешней стены и просверлить фундамент.

Примечание. Вытяжной колпак с однотрубной вытяжкой хорошо подходит для хранения с верхним люком. Нагретые воздушные массы собираются под плоским горизонтальным потолком, а затем уносятся тягой вентиляционного канала.

Предлагаем несколько конкретных советов, как сделать вентиляцию с помощью двух труб:

• на выходе из канала подачи лучше поставить одно колено под углом 90 °, высота от пола максимум 20 см;
• защитное отверстие воздухозаборника от грызунов защитите металлической сеткой, сверху установите вытяжку;
• высота подводящей трубы от земли — 1 м;

  Справа на фото — выход приточного воздуховода, слева — утепленный вытяжной воздуховод над крышей

• обязательно заизолировать надземный участок сливного канала, иначе будет образовываться конденсат, который по воздуховоду потечет обратно в погреб;
• минимальная длина вертикального вентиляционного канала вытяжки — 2 м от приточного отверстия;
• конец дымохода прикрыть зонтом от атмосферных осадков.

Перепад высот между верхушками воздуховодов не играет важной роли. Срез питающего канала поднимается на минимальную высоту (до 1 м), сливная труба выводится из обтекаемой тени здания, благодаря чему возникает устойчивая естественная тяга. Если нет возможности поднять воздуховод, замените зонт дефлектором — усилителем тяги.

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является пропорциональность сечения воздуховода площади помещения, в котором он установлен. Подсчитать требуемый размер трубы несложно.

Специалисты советуют при расчетах учитывать следующее правило: на 1 кв.м подвала требуется участок площадью 26 кв.м.

Получается, что на каждый сантиметр диаметра трубы приходится 13 квадратных метров сечения. Исходя из этого, необходимый диаметр трубы можно рассчитать по следующей формуле:

(Подвал S × 26) ÷ 13

Например, если квадрат (S) комнаты составляет 8 квадратных метров, получается, что для погреба необходимо приобретать трубу диаметром 16 см.

(8 × 26) = 208 ÷ 13 = 16 см.

Если в погребе установлена ​​однотрубная вентиляция, диаметр воздуховода должен быть больше. В этом случае для цокольного этажа рекомендуется использовать трубу 17 см.

Также вас может заинтересовать информация по расчету площади воздуховодов, рассмотренная в другой нашей статье.

Естественная вентиляция подвала в частном доме

Самый дешевый метод — устройство естественной вентиляции через форточки. На этапе возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01 * 2003 общая площадь форточок составляет не менее одной четырехсотой площади всего подвала.

Схема естественной вентиляции

Подсчитайте количество и размер каждого отверстия. Форма изделия не регулируется.

• Чтобы исключить «мертвые зоны», отступите на 0,9 метра от внутренних углов и равномерно распределите форточки по всей длине стены.
• Сделайте аналогичные отметки для противоположной стены. Если размер ямы превышает 0,3х0,3 метра, укрепите периметр. Чтобы исключить попадание паводковой воды, учтите, что минимальная высота нижней части форточки по внешней стене должна быть не менее 0,3 метра над уровнем земли.
• Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставляйте через равные промежутки времени отрезы канализационных труб ПВХ, плотно закрывая отверстия. После того, как бетон застынет и опалубка будет снята, вы получите чистый поток воздуха.

Примечание! Если планировка подвала включает несколько изолированных комнат, необходимо предусмотреть воздухообмен для каждой из них.

Если в готовом фундаменте необходимо пробить форточки, рассчитайте их общий размер по аналогичной схеме. Для работы вам понадобится перфоратор или сверло по бетону для сверления круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, обратитесь к специалисту или выберите другой способ вентиляции подземного пространства.

Приточно-вытяжная система

• бюджетный;
• простота сборки;
• наличие фасонных деталей;
• небольшой вес конструкции.

Монтаж может выполнить даже человек, не имеющий строительной квалификации. Для работы не нужны дорогие инструменты.

Этапы работ

Подающую и сливную трубы необходимо размещать на противоположных стенах.

• На расстоянии 0,5 метра от самой нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, таким образом вы обеспечите приток свежего воздуха.
• Установите дымоход так, чтобы его нижняя часть находилась на высоте 1,5 метра от пола, а верхняя поднималась над коньком крыши на высоту 0,5 метра.
• Следите за герметичностью стыков.
• Изолируйте воздуховод.
• Установите сверху системы дождевой зонт.

В правильно установленной системе разница температур и разница давлений создают тягу.

По окончании работы проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее открытия, система работает нормально. Если свет отклоняется в другую сторону, это указывает на наличие обратной тяги. Исправить проблему можно, увеличив высоту дымохода или установив отклоняющую головку.

Принудительная вентиляция подвала в частном доме

Если эффективность естественного воздухообмена низкая, установите в дымоход канальный вентилятор. Установка второго устройства в подающую трубу повысит производительность системы. Принцип работы заключается в закачке уличного воздуха в грунт и более интенсивном удалении отработанных воздушных масс наружу.

Мощность бытовой техники рассчитывает консультант специализированного магазина исходя из размеров помещения.

Современные канальные вентиляторы оснащены кожухом и оснащены крепежом, поэтому их установка не вызовет никаких затруднений. Некоторые модели оснащены таймером, который позволяет автоматизировать частоту включения системы.

Согласно санитарным нормам, отапливаемое подвальное помещение требует кондиционирования и фильтрации. Установка рекуператора позволит нагревать поступающий воздух за счет отводимого тепла. Ввиду сложности расчетов и большого объема работ доверьте проектирование и установку таких систем специалистам.

Проверка эффективности системы воздухообмена

Для проверки просто поместите небольшой лист бумаги во впускную трубку. Если он движется, вы все настроили правильно. Вы также можете попробовать поджечь бумагу. Если дым втягивается быстро, конструкция работает исправно.

просто зажгите спичку или зажигалку и поднесите к вентиляционной решетке.

Можно ли организовать вентиляцию подвала частного дома из канализационных труб

Это можно сделать. Чтобы удешевить технологию и упростить работу, канализационные трубы можно использовать как воздуховод. С ними довольно просто и эффективно работать. Это совершенно просто, доступно и не занимает много времени.

Такие конструкции часто используются в небольших домах.

Вентиляция подвала — важная задача, требующая тщательных расчетов. Если вы не уверены в правильности своих действий, рекомендуется обратиться к специалисту. Они помогут вам все организовать максимально правильно.

Устройство вентиляции в погребе — важная составляющая для эффективного воздухообмена. О его обустройстве лучше позаботиться еще на этапе проектирования помещения.
