Боковое давление грунта на стены подвала частного дома: расчет толщины стен

Зависимость выбора метода возведения фундаментных стен от величины давления грунта

Чтобы повлиять на надежность прочностных характеристик фундамента, перед возведением стен стоит внимательно изучить грунт в условиях трехосного сжатия. Это означает, что техническому специалисту необходимо будет ознакомиться с методами определения информации о фильтрации, прочности и деформируемости в полевых условиях. На основании полученных данных можно подумать, какой способ возведения фундаментной стены будет наиболее приемлемым и безопасным.

Для снятия давления существует несколько приемов декорирования здания

Расчет давления грунта на стену подвала

В этом случае конструктивная схема может быть предусмотрена в виде балки с навесной опорой на уровне перекрытий над подвалом и защемленной на уровне подошвы фундамента. Если говорить о треугольной нагрузке от бокового давления земли, то она не будет действовать на всю площадь балки и в будущем создаст проблемы при закладке. Для решения этой статистически неопределенной задачи специалисты могут использовать метод строительной механики.

Расчет толщины стен

Будущая толщина фундаментной стены напрямую зависит от выбранных стройматериалов, а также от глубины подземного сооружения. Если эта конструкция будет использоваться в качестве жилого помещения, высота должна быть не менее 2,5 м. Если здесь есть технические помещения, достаточно использовать индикаторы до 2 м. Также не забывайте, что вам нужно будет предусмотреть запасы на стяжку, а также на отделочные работы.

Определение толщины стен всегда проводится с учетом уровня расположения грунтовых вод. Если они исходят на большом расстоянии от будущего фундамента, специалисты рекомендуют придерживаться следующих правил:

• нижнюю стенку можно сделать немощной, которая будет на 10-15 сантиметров выступать за контур конструкции;
• если глубина кладки порядка 1,5-2,2 метра, толщина стены подвала может варьироваться от 25 до 40 сантиметров.

Армирование

необходимо армировать стены и цокольный этаж вне зависимости от их толщины. Строительные нормы и правила предусматривают «типовое усиление углов и выступов монолитных стен». Поскольку во время эксплуатации вес дома, жителей, мебели, снега (сжимающие нагрузки) будут действовать от стен подвала сверху, а давление грунта (растягивающие нагрузки) с боков, невозможно не армировать бетон.

Армирование монолитной стены в 2-х решетках арматуры диаметром 12 мм с шагом арматуры по вертикали и горизонтали не более 40 см, соединенных поперечно в шахматном порядке через каждые две ячейки арматурой того же диаметра, придаст достаточную прочность арматуре состав.

Расстояние арматуры от края бетона во всех несущих стенах и фундаментной плите составляет 5-7 см.

В последнее время набирает популярность арматура из стекловолокна, которая не поддается коррозии, дешевле, прочнее и к тому же проще в обработке.

Сбор нагрузок на стену первого этажа

Начинаем публиковать статьи по расчету кирпичных стен. Прежде чем приступить к расчетам, необходимо собрать нагрузки. Стены здания внутри каждого этажа подвержены воздействию нагрузок перекрывающих этажей, нагрузок на плиты рассматриваемого пола и веса отдельных секций стен.

Для начала определимся, какие бывают нагрузки?

Нагрузки следующие:

— расчетные — расчетные значения нагрузки определяются путем умножения нормативных на коэффициент запаса прочности по нагрузке (γƒ)

Они также подразделяются на:

— временные, которыми, в свою очередь, являются:

Константы включают собственный вес конструкции, который определяется умножением объема на плотность.

Кратковременные нагрузки включают нагрузки от людей, снега, ветра (полные значения) и т.д.

Долгосрочные: перегородки, оборудование и т.д., а также краткосрочная редукция от людей и снега.

В СНиП указываются дополнительные специальные нагрузки, но в данном примере нас не интересуют.

Для наглядности представим, что нам нужно подобрать грузы на стену первого этажа двухэтажного коттеджа. Высота этажа 3м, длина 6м. Железобетонные перекрытия толщиной 220 мм. Для упрощения расчетов возьмем плоскую роликовую крышу.

Для начала рассчитаем нагрузки на 1 м 2 перекрытия и кровли и внесем данные в таблицу. Допустим, пол второго этажа состоит из стяжки, поверх которой уложен ламинат. Кровля второго этажа состоит из пароизоляции, утеплителя, цементно-песчаной стяжки и трехслойного гидроизоляционного ковра.

Вес нетто пола 0,22 м * 1 м * 1 м * 2,5 т / м 3

Имя	Стандартная нагрузка, т		Проектная нагрузка, т
Покрытие
Собственный вес облицовочной плиты 0,22м * 1м * 1м * 2,5т / м 3	0,55	1.1	0,61
1-слойная пароизоляция рубероида	0,003	1.3	0,004
Керамзитовый утеплитель плотностью 400 кг / м 3, толщиной 100 мм	0,04	1.3	0,052
Цементно-песчаная стяжка толщиной 30мм, плотностью 1800 кг / м 3	0,054	1.3	0,07
Гидроизоляционный мат из 3-х слоев рубероида	0,01	1.3	0,013
Общая постоянная	0,749
Временное для других покрытий (таблица 3, абзац 9, в)	0,05	1.3	0,065
Временный снег (в III зоне -180 кг / м2). Внимание! В СНиП «Нагрузка и удар» уже указана расчетная нагрузка. Стандартная нагрузка определяется умножением расчетного значения на 0,7. (μ = 1)	0,126	1.4	0,18
Всего временно	0,245
При полной нагрузке на 1м 2 покрытия	0,994
Перекрытие переднего плана
0,55	1.1	0,61
Цементно-песчаная стяжка толщиной 30мм, плотностью 1800 кг / м 3	0,054	1.3	0,07
Ламинат толщиной 10 мм + опора 3 мм	0,008	1.2	0,01
Общая постоянная	0,69
Временно для помещений жилых домов	0,15	1.3	0,2
Всего временно	0,2
Полностью загружен на 1 м 2 пола	0,89

Теперь нам нужно определить зону загрузки. Чтобы лучше понять, что такое грузовой отсек, взгляните на изображение ниже.

Если нагрузка собирается на 1 погонный метр стены, площадь нагрузки будет равна произведению 1 метра на половину расстояния между внешней и внутренней несущими стенами.

Грузовая зона центральной стены показана розовым цветом, а внешняя стена — зеленым.

Следовательно, для рассматриваемого сечения кладки площадь загрузки будет равна 1м * 2м = 2м 2

Умножив площадь нагрузки на значения в таблице, получаем нагрузку перекрытия и крыши на 1 погонный метр кладки.

Из освещения:

— постоянная — 0,749 * 2 = 1,498 т

— временное — 0,245 * 2 = 0,49 т

Полный P2 = 0,994 * 2 = 1,988 тонны

По перекрытию:

— постоянная — 0,69 * 2 = 1,4 т

— временное — 0,2 * 2 = 0,4 т

P1 полный = 0,89 * 2 = 1,8 тонны

Осталось рассчитать вес кладки второго этажа (G2) и вес парапета (Gп). Высота 2 этажа 3 м, парапета 0,7 м, толщина 0,25 м, плотность кладки 1,8 т / м 3 .

Вес 1 погонного метра равен:

Суммарная нагрузка, действующая на 1 погонный метр кладки первого этажа, составит:

Для дальнейших расчетов нам также понадобится значение продольной силы. Он равен сумме постоянной нагрузки полов и стен, веса перекрывающих стен и длительной нагрузки полов и стен. В нашем примере мы не рассматривали длительный период времени.

Механика грунтов / УМК по механике грунтов / Лекция 11 Опререленные давлния грунта на подпорные сооружения

УРОК 11. ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ПОЧВЫ НА ОПОРНЫХ КОНСТРУКЦИЯХ

∙ Общие положения теории предельного равновесия .

∙ Предельное уравнение равновесия в точке Мора — Кулона .

11.1. Назначение и объем опорных конструкций

11.1.1. Виды опорных конструкций

Изолирующие конструкции — это различные типы подземных сооружений или сооружений, совмещенных с почвенной средой, которые обеспечивают устойчивость конструкций под действием горизонтального давления грунта (давления) на них).

Конструкции сдерживания включают :

∙ Стены подвала и подземные сооружения ;

Подпорная стена — стена различной конструкции

конструкция предназначена для поглощения напора от бокового давления

грунт с погрузкой на поверхность транспортных средств или хранимые материалы, рисунок 11.1 (а);

Стены подвала и подземные конструкции — облицовка

сторона засыпки грунтом подземных конструкций зданий и сооружений, которая помимо горизонтального давления грунта

также вертикальные силы от веса надземных конструкций и перекрытия над основанием, рис. 11.1 (б, в);

Пазогребневой забор — временная конструкция ,

предназначены для обеспечения безопасного проведения земляных работ при вскрытии котлованов, траншей и т д. NS .

∙ Расчет и проектирование опорных конструкций начинается с определения значения горизонтального давления (напора) грунта, определяемого в общем случае согласно теории предельного равновесия .

Рисунок 11.1. Примеры конструкций, подверженных давлению грунта: а) — подпорные стены; б) — стены подвала ;

в) — подземные сооружения; г) — мужское и женское фехтование

Подпорные стены испытывают наибольшее горизонтальное давление со стороны грунта и находятся в самых неблагоприятных условиях. В будущем мы будем рассматривать только подпорные стены в качестве опорных конструкций .

11.1.2. Типы подпорных стен

Подпорные стены устанавливают в местах, где могут обрушиться откосы. Наиболее часто используемые подпорные стены :

при организации набережных прибрежных районов рек, морей, озер ;

∙ при строительстве дорожных насыпей в узких условиях (вдоль горных склонов, внутри города и т.д.);

∙ при строительстве зданий и сооружений у откосов ;

В зависимости от строительного решения подпорные стены бывают :

∙ Массивный, рис. 11.3;

∙ Тонкостенный угловой тип, рис. 11.4;

∙ Анкерные подпорные стены, рис. 11.5.

Анкерные подпорные стены в основном используются в качестве ограждений при глубоких раскопках. Выполняются в сочетании с грунтовыми анкерами, расчет и особенности конструкции которых будут рассмотрены в курсе «Фундаменты и фундаменты ”.

Рисунок 11.3. Типы массивных подпорных стен: а) — с двумя вертикалями; б) — с вертикальным передом и косой спинкой; в) — с косой передней и вертикальной спинкой; г) — с наклоном обоих (спереди и сзади) в сторону

Рисунок 11.4. Тонкостенные подпорные стены углового типа а) — консольные; б) — с анкерными стержнями; в) — контрфорс

Рисунок 11.5. Подпорные стены и анкерные шпунтовые сваи а), б) — анкерные шпунтовые сваи, сваи или траншеи; в) — многорядный

штабелированные на якоре; г) — в виде портальных почтовых систем

В этом уроке представлены методы определения давления грунта на подпорные стены. Принципы проектирования, сформулированные для подпорных стен, также действительны для всех других подпорных конструкций .

11.1.3. Понятие активного и пассивного давления

Рассмотрим огромную подпорную стену, рисунок 11.6. Очевидно, что эта конструкция будет испытывать максимальное напорное давление только тогда, когда напряженно-деформированное состояние грунтового массива соответствует пределу, в котором

смещение опорной конструкции из рассматриваемой массы грунта обязательно приведет к обрушению откоса и, при перемещении в сторону рассматриваемого массива, к образованию нагона .

В первом случае давление грунта на опорную конструкцию называется активным. Во втором пассивный .

Активное давление — это боковое давление со стороны земли, находящейся в предельно напряженном состоянии, в направлении движения конструкции (Рис. 11.6-a.

Пассивное давление — это боковое давление со стороны земли, находящейся в состоянии предельного напряжения, в направлении, противоположном смещению конструкции, рисунок 11.6-b

Следовательно, активное давление по отношению к конструкции всегда является активной силой, а пассивное давление — реактивным .

Рисунок 11.6. К вопросу об активном и пассивном давлении на грунт

Обратите внимание, что пассивное давление σ p намного больше, чем активное давление σ a, однако оно возникает, когда смещения к земле намного больше, чем развитие активного давления, рис. 11.7

Рисунок 11.7. График изменения давления на грунт при изменении направления движения подпорной стенки

Величина σ 0 (рис. 11.7) называется давлением покоя и соответствует давлению грунта в предельном состоянии на подпорной стенке при нулевых смещениях последней .

Значения активного и пассивного давления могут быть определены методами теории предельного равновесия при рассмотрении дифференциальных уравнений равновесия и уравнения силы Мора — Кулона (см. Урок 9) с учетом соответствующих граничных условий. В

в такой постановке задача решается только численными методами с использованием современных компьютерных технологий

11.2. Определение давления грунта на подпорные стены инженерными методами

11.2.1. Ключевая гипотеза

При определенных допущениях давление грунта на опорные конструкции может быть определено с помощью различных видов приближенных методов, позволяющих получать решения в аналитическом виде с достаточной для практических целей точностью .

Основные допущения инженерных методов :

1. Засыпной грунт находится в конечном напряженном состоянии ;

Задача №4. Определение давления грунта на подпорную стенку

3.4.1. Определение давления на подпорную стенку
из идеально рыхлой почвы

Общее выражение для определения давления рыхлых грунтов следующее:, (3.4.1)

где — расстояние точки от поверхности заливки.

Максимальное активное давление грунта на ровную вертикальную стену az = H :. (3.4.2)

Диаграмма распределения давления по краям стены будет треугольной. Результирующее активное давление на подпорную стенку равно площади диаграммы давления: (3.4.3)

Максимальное пассивное давление грунта на тыльную поверхность вертикальной стены az =:. (3.4.4)

Результирующее пассивное давление :. (3.4.5)

Пример расчета

Высота стены H = 6 м.

Высота углубления стены h / = 1,5 м.

Угол внутреннего трения о грунт φ = 16 0 .

Удельный вес грунта γ = 22 кН / м 3

Активное давление грунта на подпорную стену:

Результирующее активное давление:

225 кН / м.

Пассивное давление грунта на подпорную стену:

Результирующее пассивное давление:

43,58 кН / м.

На основании полученных данных строим расчетную схему и диаграмму напряжений (рисунок 3.4.1).

При построении расчетной схемы и диаграмм активных и пассивных давлений грунта на подпорной стене следует принимать масштаб расстояний 1:50, масштаб давления 0,025 МПа на 1 см.

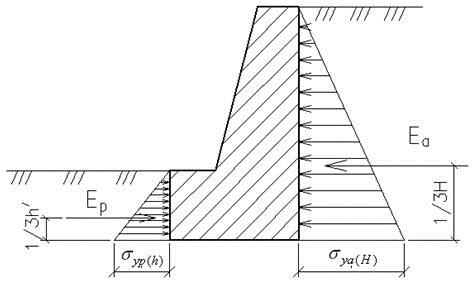

Рисунок 3.4.1. Расчетная схема подпорной стены

Определение давления на подпорную стену из идеально рыхлого грунта с учетом веса на поверхности грунта

Действие равномерно распределенной сплошной массы в этом случае заменяется эквивалентной высотой почвенного слоя, равной:

… (3.4.6)

Активное давление в верхней части подпорной стенки:

… (3.4.7)

Активное давление внизу подпорной стенки:

… (3.4.8)

Результирующее активное давление:

… (3.4.9)

Пример расчета

Высота стены H = 6 м.

Высота углубления стены h / = 1,5 м.

Угол внутреннего трения о грунт φ = 16 0 .

Удельный вес грунта γ = 22 кН / м 3 .

Интенсивность нагрузки

Эквивалентная высота слоя почвы:

2.27 мес.

Активное давление в верхней части подпорной стенки:

28,36 кПа.

Активное давление внизу подпорной стенки:

103,33 кПа.

Результирующее активное давление:

395.07 кН / кв.м.

На основании полученных данных строим расчетную схему и диаграмму напряжений (рисунок 3.4.2).

При построении расчетной схемы и диаграмм активных и пассивных давлений грунта на подпорной стене следует принимать масштаб расстояний 1:50, масштаб давления 0,025 МПа на 1 см.

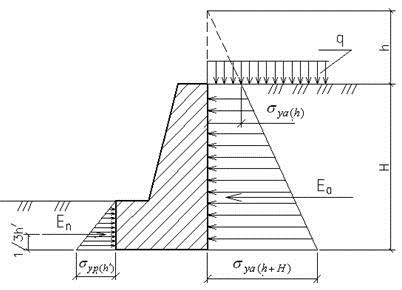

Рисунок 3.4.2. Расчетная схема подпорной стены с доплатой

Определение давления на подпорную стену из связного грунта

Действие сил сцепления заменяется всесторонним давлением сцепления:

… (3.4.10)

Затем мы даем давление вертикальной связности эквивалентному слою почвы:

… (3.4.11)

Активное давление внизу подпорной стенки:

(3.4.12)

Подставляя значения и преобразовывая, получаем:

… (3.4.13)

На определенной глубине полное давление будет равно нулю, из условия находим высоту hñ:

Статья по теме: Как повесить шкаф на стену из пеноблока

… (3.4.14)

Результирующее активное давление:

… (3.4.15)

Результирующее пассивное давление в связных грунтах будет равно:

… (3.4.16)

Пример расчета

Высота стены H = 6 м.

Высота углубления стены h / = 1,5 м.

Угол внутреннего трения о грунт φ = 21 0 .

Удельная адгезия к грунту c = 18 кПа.

Удельный вес грунта γ = 22 кН / м 3 .

Заменим действие сил сцепления на всестороннее давление сцепления:

46,88 кПа.

Затем мы даем давление вертикальной связности эквивалентному слою почвы:

2,13 м.

Активное давление внизу подпорной стенки:

38,0 кПа.

2.37 т.

Результирующее активное давление:

68,97 кН / м.

Результирующее пассивное давление:

131,59 кН / кв.м.

На основании полученных данных строим расчетную схему и диаграмму напряжений (рисунок 3.4.3). При построении расчетной схемы и диаграмм активных и пассивных давлений грунта на подпорной стене следует принимать масштаб расстояний 1:50, масштаб давления 0,025 МПа на 1 см.

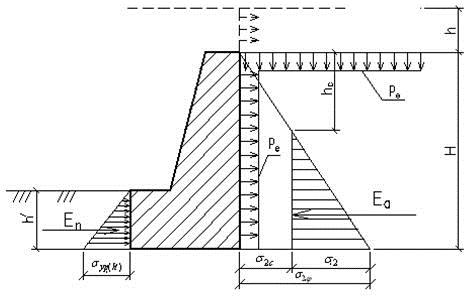

Рисунок 3.4.3. Расчетная схема подпорной стены

Особенности укладки фундаментных стен для устойчивости при давлении грунта

Здание строится много лет, поэтому нижележащее основание должно быть прочным и устойчивым не только к вертикальным нагрузкам, но и к давлению извне.

Важно! Чем глубже фундамент, тем больше давление грунта на стены подвала.

Для того, чтобы конструкция выдерживала воздействие грунта, используется бетон М400 и М450. В этом случае получается монолитная конструкция. При создании временной постройки, например, погреба, допустимо использовать градусы 100 и 200. При создании фундамента своими силами бетонные слои необходимо смочить (залить) водой и промокнуть для увеличения прочности подушки.

При возведении кирпичных стен каждый элемент необходимо слегка постучать по поверхности. Таким образом осуществляется усадка кирпича, повышая плотность сцепления, предотвращая образование воздушных пробок. Повышается прочность стен, а значит, повышается устойчивость конструкции к активному воздействию грунта. Подпорные стены подвала рекомендуется выполнять из обожженного красного кирпича. Силикатный материал при создании цокольных этажей лучше не использовать.

При установке железобетонных конструкций рекомендуется устанавливать монолиты таким образом, чтобы одна часть находилась снаружи, а другая — в земле. Затем все щели заполняются бетоном. Такой способ строительства дома позволяет значительно укрепить основание, выдержать вес конструкции и негативное воздействие грунтов.

7.2.1. Общие положения

Давление грунта на стены зависит от их конструктивных характеристик (наклон и жесткость стены, наличие дренажных элементов и т.д.), От свойств грунта, взаимодействующего со стеной, от степени и направления смещения, вращение и прогиб стены

Активное давление грунта σa возникает при отрыве стены от земли и соответствует минимальному значению давления. Пассивное давление грунта σp возникает при движении стены по грунту и соответствует максимальному значению давления. При отсутствии смещений стенок реализуется давление покоя. Изменение давления на грунт в зависимости от движения стены показано на рис. 7.6.

Проектирование и монтаж

Для начала необходимо сказать, что такие помещения по своей сути возводятся вместе с фундаментом, и именно он будет играть роль стен. При этом стандартный подход к такой конструкции не подходит. Это связано с тем, что пример расчета монолитной стены подвала может существенно отличаться от такой же конструкции, но выполненной из другого материала или расположенной на другом типе грунта.

Проект

• Любое строительство строится по проекту, а для подвальных помещений это просто необходимо, так как требуются точные расчеты.
• В первую очередь нужно определиться с высотой комнат. Обычно их делают равными 2,2 метра, но если в помещении предполагается строительство жилых отделений, то оно должно быть стандартным и не менее 2,5 метра.

• Далее определяется толщина стен. В этой ситуации лучше всего использовать специальные справочники и таблицы, которые предоставляют такие данные в зависимости от типа почвы. Например, монолитные стены подвала с подвижным грунтом должны быть толщиной не менее 25 см, а если конструкция создается из щебня, то не менее 60 см.
• Профессиональные мастера рекомендуют при создании цоколя цокольного этажа делать монолитную заливку, используя армирующую обвязку и металлическую монтажную сетку. При этом его толщина должна быть не менее 25 см, так как при углублении ниже одного метра от уровня разлива грунтовых вод на него оказывается давление более тонны.

• При расчете стен подвала необходимо сразу учитывать равномерное распределение давления и компенсировать его в других направлениях. Для этого профессиональные дизайнеры рекомендуют делать дополнительные стены, разделяющие комнату на 4 части, поддерживающие основную конструкцию.
• К тому же нагрузка на такой фундамент снимается за счет вертикального давления плит. Именно поэтому строители стремятся укладывать их в один сезон, чтобы стены подвала не деформировались под воздействием грунта.

Совет!
лучше всего доверить эту работу специалисту, имеющему соответствующее образование и навыки.
При этом не стоит экономить, ведь в итоге вы получаете полноценное помещение на одной площади.

Земельные работы и изготовление пола

• Для начала нужно выкопать яму. При этом инструкция по установке рекомендует расширять его на полметра с каждой стороны. Это пространство необходимо для удобства монтажа и последующего размещения слива.
• Чтобы облегчить этот процесс, стоит использовать специальное оборудование, которое можно взять в аренду на сутки.

• Далее на дно котлована укладывается слой щебня с песком толщиной 10 см, для уплотнения заливается водой и уплотняется.
• Далее нужно сделать опалубку для монолитной плиты. Сделайте своими руками из старых досок или фанеры.
• На дно опалубки укладывается слой рубероида для создания гидроизоляции.
• Затем вставляется арматура, которую связывают стальной проволокой.

• Также стоит использовать специальную металлическую монтажную сетку для усиления конструкции.
• Далее в опалубку заливается бетон для получения плиты толщиной не менее 25 см.
• Даже если планируется возведение стен кирпичного цоколя, все же стоит установить в опалубку дополнительную вертикальную арматуру, которая будет служить для облицовки пола.

Совет! Профессиональные мастера рекомендуют добавить в бетон небольшое количество жидкого стекла для повышения гидроизоляционных качеств материала.

Фундамент и стены

• На этом этапе необходимо приступить к возведению основного сооружения по ранее разработанному проекту. При этом категорически запрещается отклоняться от плана разработки, даже если некоторые его этапы сложно выполнить.
• Типичное усиление стен монолитного цоколя проводится после установки опалубки путем погружения металлической конструкции каркасной формы в образовавшуюся полость.

• Если здание будет возводиться из блоков, то для этого используется стальная проволока, которую кладут в кладку поперек ряда. Кроме того, профессиональные мастера рекомендуют использовать проволочную сетку для усиления конструкции.
• Когда необходимо сделать перегородки, их лучше соединить с основной стеной арматурой или кладкой при использовании кирпича и камня.

• После затвердевания бетона или цементного раствора, что обычно занимает около двух недель, бетонные плиты перекрытия следует сразу же положить сверху. В этом случае к ним привязывают арматуру стен подвала.
• Стоит отметить, что при такой установке обычно используется особая техника. Однако не стоит ставить его слишком близко к яме, так как на хрупких грунтах это может привести к обрушению ее стенок.

Совет!
Этот этап работ следует проводить в жаркое и засушливое время года, когда уровень грунтовых вод слишком низкий для затопления.

Гидроизоляция и утепление

• Самая большая проблема с такими конструкциями — это не давление грунта на стену подвала, так как оно может быть ослаблено конструктивно, а увеличение грунтовых вод, что может привести к затоплению.
• Стоит отметить, что существует несколько видов защиты от этого природного явления, но стоит рассмотреть наиболее эффективный.

• Для начала на стены фундамента подвала наносится слой грунтовки, который повысит уровень сцепления и послужит первым этапом защиты от влаги.
• Затем на поверхность наносится битум или рубероид. Это будет напорная гидроизоляция, выдерживающая прямой контакт с водой. Также для этих целей можно использовать специальную мастику, но цена ее завышена, а качество ненамного лучше других материалов.

• После этого стенки ямы накрывают полиэтиленовой пленкой. Он будет служить дополнительной защитой дренажной системы, уменьшая количество воды и предотвращая проникновение высоких уровней почвы.
• На следующем этапе в свободное пространство котлована насыпается щебень слоем 10-20 см, затем укладывается крупный песок, который заливается водой для уплотнения.
• На этапе отделки делается бетонная отмостка для защиты от влаги с поверхности.

• Задаваясь вопросом, чем украсить стены подвала, необходимо учитывать, что такая конструкция утеплена изнутри. Хотя некоторые мастера предпочитают производить защиту от холода снаружи и только на базовом уровне. Учитывая эти обстоятельства, лучше всего отделывать гипсокартоном, так как этот материал отлично подходит для этих условий.
• Также следует сказать, что такой компонент, как жидкий утеплитель, недавно появился на рынке строительных материалов. Он отлично выполняет свою работу, а также выполняет гидроизоляционные функции. К тому же простота установки значительно облегчает работу.

Совет!
К гидроизоляции таких конструкций нужно подходить очень ответственно, так как от этого этапа напрямую зависит срок службы всего здания.

Технические характеристики материалов при строительстве стен фундамента

В зависимости от ситуации для возведения фундаментной стены можно использовать самые разные материалы. Каждый из них обязательно должен обладать надежностью и прочностью. Вне зависимости от того, какие показатели были получены после расчета давления, лучше отдать предпочтение наиболее надежному варианту. Для этого можно использовать:

• каменные породы;
• конкретный;
• железобетонные блоки;
• кирпичи.

Бетон

Бетон чаще всего используют в качестве основного строительного материала не только для возведения стен под фундамент, но и для полов или других конструкций дома. Он может выполнять функцию наполнения, утепления или отделки. Главное достоинство этого материала — надежность. В процессе строительства специалист сможет добиться необходимой прочности, которая сделает конструкцию максимально прочной.
Это интересно — как сделать бетонный подвал своими руками.
Также не забывайте, что бетон не стоит больших денег, поэтому у хозяина дома будет возможность сэкономить. Именно поэтому это практически самый распространенный вариант возведения стен фундамента.

Единственный риск, который можно отметить в этом случае, — это возможное обрушение грунта в процессе работы, после которого он может смешаться с бетоном, что скажется на снижении прочности состава.

Кирпич

Кирпич можно назвать одним из тех вариантов, которые давно используются при возведении фундаментных стен. Его использовали задолго до того, как бетон начал набирать популярность. Кирпичи широко используются из-за простоты монтажа, при этом они очень прочные и надежные.

Также не забывайте, что именно эти элементы позволяют выполнять не только стандартную кладку, но и различные модели, которые подчеркнут оригинальность дизайна конструкции в целом. Но после укладки не забывайте, что ее необходимо беречь от влаги и влаги. Для этого можно использовать одновременно несколько методов. Основными технологиями для этого вида работ можно считать следующие:

• гипсовая основа;
• окраска;
• технология склеивания.

Если проводится лакокрасочная гидроизоляция, нужно использовать различные мастики, на основе которых синтетические смолы или битум с наполнителем. Перед началом работ поверхность необходимо тщательно очистить и выровнять, чтобы на ней не было шероховатостей, трещин и выступов. Для достижения идеального результата специалисты обрабатывают кладку грунтовкой.

После того, как он полностью высохнет, можно наносить подготовленный материал. При приклеивании гидроизоляции работы ведутся с использованием следующих материалов:

• изолировать;
• гидрозоль;
• бризоло;
• рубероид.

Один из них наносится на утепленную поверхность с помощью битумных мастик. Говоря об одной из самых эффективных штукатурных гидроизоляций, можно выделить цементный раствор. В эту смесь добавляют проникающие материалы для усиления эффекта. Сам бетон не должен быть слабее марки М100.

Камни

Как и остальные стеновые варианты фундамента, у камня есть свои недостатки и достоинства. Такой вариант более приемлем в тех случаях, когда домовладелец построит высокую несущую конструкцию. Метод наиболее выгоден по следующим положительным моментам:

• камень — экологический материал;
• такие решения всегда имеют привлекательный внешний вид, который в будущем не потребует дополнительной отделки;
• каменные стены будут одними из самых прочных, это обеспечит долговечность конструкции;
• этот материал не нуждается в защите от влаги, так как он естественно водонепроницаем.

Несмотря на вышесказанное, у камня есть и недостатки. Одним из наиболее значимых является высокая цена, а также большие временные затраты. Если решено использовать именно этот материал, то все необходимые расчеты и возведение конструкции из щебня должны проводить только высококвалифицированные специалисты. Только в этом случае использование камня будет оправдано, ведь если не учесть все нюансы, даже самые мелкие, есть вероятность, что конструкция со временем разрушится.

Еще одна положительная особенность этого материала — его гибкость в сочетании с другими материалами. Если бюджет хозяина дома ограничен, чтобы снизить стоимость конструкции и при этом не повлиять на ее качество, для основания, которое будет в земле, можно использовать сапог, а в верхняя часть — кирпич. Но при этом такую ​​технологию не стоит применять самостоятельно, так как здесь много тонкостей, о которых знают только опытные специалисты.

Железобетонные блоки

Если для возведения стен фундамента планируется использовать железобетонные блоки, то такая конструкция будет самой прочной и долговечной из всех предыдущих. Это связано с тем, что для изготовления таких элементов используются армирующие и армирующие сетки, обеспечивающие прочное сцепление.

Железобетон можно назвать единственным материалом, который может составить конкуренцию камню и бетону. В процессе монтажа следует соблюдать предельную осторожность, так как большой вес блоков при невнимательном отношении к работе может привести к ряду последствий.

Особенности закладок стенок фундаментов домов и стенок погребов

Первым будет рассмотрен бетон стен подвала и фундамента
Поскольку такие помещения строятся давно, требуются качественные работы, после которых ничего менять и исправлять не придется.

Это связано как с элементарной экономией времени, так и с неудобствами при переделке объекта:

• Поэтому для таких целей подойдет бетон марок 400 и 450. Отдельно следует установить случай, когда делается временный подвал, который понадобится буквально на пару лет, в таком случае можно прибегнуть к маркам 100. — 200.
• Чтобы бетон хорошо ложился и в него не попадали посторонние предметы, необходимо позаботиться о формах, в которые бетон будет заливаться и прессоваться.

Совет. Лучшими в этом случае считаются самодельные формы. После этого деревяшку можно оставить как декоративный элемент.

• Готовый бетон постепенно заливают в форму. Во время разлива необходимо постоянно уплотнять бетон, чтобы не оставались пузырьки воздуха, которые в будущем могут негативно сказаться на стене и ее способности выдерживать давление грунта.

Измельчение необходимо, из-за значительной высоты стенок и возможность некачественной усадки довольно велика. Кроме того, нельзя допускать, чтобы через 10 дней он уже начал разваливаться.

Механика грунтов / УМК по механике грунтов / Лекция 11 Опререленные давлния грунта на подпорные сооружения

УРОК 11. ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ПОЧВЫ НА ОПОРНЫХ КОНСТРУКЦИЯХ

∙ Общие положения теории предельного равновесия .

∙ Предельное уравнение равновесия в точке Мора — Кулона .

11.1. Назначение и объем опорных конструкций

11.1.1. Виды опорных конструкций

Изолирующие конструкции — это различные типы подземных сооружений или сооружений, совмещенных с почвенной средой, которые обеспечивают устойчивость конструкций под действием горизонтального давления грунта (давления) на них).

Конструкции сдерживания включают :

∙ Стены подвала и подземные сооружения ;

Подпорная стена — стена различной конструкции

конструкция предназначена для поглощения напора от бокового давления

грунт с погрузкой на поверхность транспортных средств или хранимые материалы, рисунок 11.1 (а);

Стены подвала и подземные конструкции — облицовка

сторона засыпки грунтом подземных конструкций зданий и сооружений, которая помимо горизонтального давления грунта

также вертикальные силы от веса надземных конструкций и перекрытия над основанием, рис. 11.1 (б, в);

Пазогребневой забор — временная конструкция ,

предназначены для обеспечения безопасного проведения земляных работ при вскрытии котлованов, траншей и т д. NS .

∙ Расчет и проектирование опорных конструкций начинается с определения значения горизонтального давления (напора) грунта, определяемого в общем случае согласно теории предельного равновесия .

Рисунок 11.1. Примеры конструкций, подверженных давлению грунта: а) — подпорные стены; б) — стены подвала ;

в) — подземные сооружения; г) — мужское и женское фехтование

Подпорные стены испытывают наибольшее горизонтальное давление со стороны грунта и находятся в самых неблагоприятных условиях. В будущем мы будем рассматривать только подпорные стены в качестве опорных конструкций .

11.1.2. Типы подпорных стен

Подпорные стены устанавливают в местах, где могут обрушиться откосы. Наиболее часто используемые подпорные стены :

при организации набережных прибрежных районов рек, морей, озер ;

∙ при строительстве дорожных насыпей в узких условиях (вдоль горных склонов, внутри города и т.д.);

∙ при строительстве зданий и сооружений у откосов ;

В зависимости от строительного решения подпорные стены бывают :

∙ Массивный, рис. 11.3;

∙ Тонкостенный угловой тип, рис. 11.4;

∙ Анкерные подпорные стены, рис. 11.5.

Анкерные подпорные стены в основном используются в качестве ограждений при глубоких раскопках. Выполняются в сочетании с грунтовыми анкерами, расчет и особенности конструкции которых будут рассмотрены в курсе «Фундаменты и фундаменты ”.

Рисунок 11.3. Типы массивных подпорных стен: а) — с двумя вертикалями; б) — с вертикальным передом и косой спинкой; в) — с косой передней и вертикальной спинкой; г) — с наклоном обоих (спереди и сзади) в сторону

Рисунок 11.4. Тонкостенные подпорные стены углового типа а) — консольные; б) — с анкерными стержнями; в) — контрфорс

Рисунок 11.5. Подпорные стены и анкерные шпунтовые сваи а), б) — анкерные шпунтовые сваи, сваи или траншеи; в) — многорядный

штабелированные на якоре; г) — в виде портальных почтовых систем

В этом уроке представлены методы определения давления грунта на подпорные стены. Принципы проектирования, сформулированные для подпорных стен, также действительны для всех других подпорных конструкций .

11.1.3. Понятие активного и пассивного давления

Рассмотрим огромную подпорную стену, рисунок 11.6. Очевидно ,

что эта конструкция будет испытывать максимальное давление напора только тогда, когда напряженно-деформированное состояние грунтового массива соответствует пределу, в котором

смещение опорной конструкции из рассматриваемой массы грунта обязательно приведет к обрушению откоса и, при перемещении в сторону рассматриваемого массива, к образованию нагона .

В первом случае давление грунта на опорную конструкцию называется активным. Во втором пассивный .

Активное давление — это боковое давление со стороны земли, находящейся в предельно напряженном состоянии, в направлении движения конструкции (Рис. 11.6-a.

Пассивное давление — это боковое давление со стороны земли, находящейся в состоянии предельного напряжения, в направлении, противоположном смещению конструкции, рисунок 11.6-b

Следовательно, активное давление по отношению к конструкции всегда является активной силой, а пассивное давление — реактивным .

Рисунок 11.6. К вопросу об активном и пассивном давлении на грунт

Обратите внимание, что пассивное давление σ p намного больше, чем активное давление σ a, однако оно возникает, когда смещения к земле намного больше, чем развитие активного давления, рис. 11.7

Рисунок 11.7. График изменения давления почвы при смене

направление движения подпорной стенки

Величина σ 0 (рис. 11.7) называется давлением покоя и соответствует давлению грунта в предельном состоянии на подпорной стенке при нулевых смещениях последней .

Значения активного и пассивного давления могут быть определены методами теории предельного равновесия при рассмотрении дифференциальных уравнений равновесия и уравнения силы Мора — Кулона (см. Урок 9) с учетом соответствующих граничных условий. В

в такой постановке задача решается только численными методами с использованием современных компьютерных технологий

11.2. Определение давления грунта на подпорные стены инженерными методами

11.2.1. Ключевая гипотеза

При определенных допущениях давление грунта на опорные конструкции может быть определено с помощью различных видов приближенных методов, позволяющих получать решения в аналитическом виде с достаточной для практических целей точностью .

Основные допущения инженерных методов :

1. Засыпной грунт находится в конечном напряженном состоянии ;
